濕法煙氣脫硫系統（FGD）中工藝介質對設備的腐蝕性、磨損性強，因此對儀控設備的選型及安裝需要充分考慮其特殊性。壓力變送器大量運用在脫硫系統中，由于測量介質的不同，在選用儀表時應充分的考慮其使用環境對儀表的影響，選用適當材質、型式的儀表。脫硫系統中壓力變送器主要使用范圍可以分為：煙道上煙氣的測量、漿液管道上泵出口壓力的測量、工藝水管道上供水壓力的測量、氣管道上供氣壓力的測量、箱罐液位的測量等。
濕法脫硫總承包技術協議中有對壓力變送器技術參數的要求，本文不再引用，選型、安裝時滿足具體的技術協議的要求。針對濕法脫硫系統共性，以下概述不同介質上壓力變送器的選型和安裝（以羅斯蒙特產品為例）。
1、火力發電廠脫硫系統煙道上煙氣壓力的測量

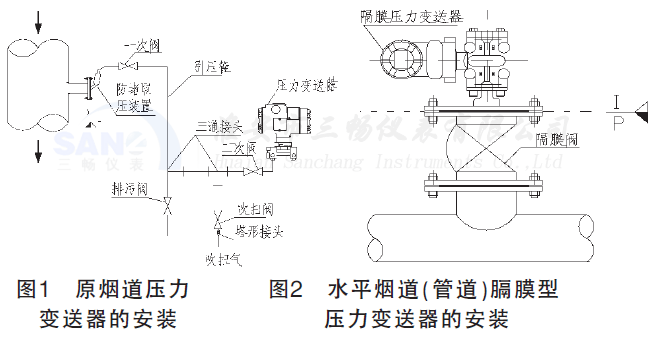

從引風機出口進FGD系統的正常運行煙氣溫度一般在120℃左右，事故煙溫一般為180 ℃，SO2以氣態的形式存在，腐蝕性弱，隔離膜片可選用316 L材質，但實際上為保證儀表的使用壽命，建議采用耐腐蝕性強的哈氏合金；FGD入口的壓力為微負壓，經過增壓風機提升，壓力達到2 kPa以上；少數項目沒有設增壓風機，由提高電廠引風機壓頭來克服煙道阻力，F(xiàn)GD系統入口的壓力不再是微負壓，達到2 kPa以上。結合技術協議的要求及運行的實況選型：例如原煙道上的壓力變送器可選用3051CG1A23A1AB4M5DF型號的變送器，帶1/2 NPT過程接頭；煙道中塵含量為200mg/Nm3，應在引壓管前設置防堵風壓取樣器。安裝方式見圖1。
從吸收塔出來的煙氣經過噴淋后，溫度降到40℃～50℃，SO2、SO3氣體溶于水，在煙道中形成酸液，腐蝕性很強，普通的不銹鋼材質已經不再適用，儀表的材質一定要選擇耐腐蝕性強的哈氏合金，此處的壓力為微壓（正常運行壓力在幾百帕）。吸收塔出口壓力變送器、煙囪入口壓力變送器采用了3051L2AC0TD21AAM5型號變送器，DN80法蘭安裝。安裝方式見圖2。編者參與多個脫硫系統的現場運行工作，在運行過程中發現一些問題，控制設計人員在設計、選型時應注意：
a)量程選擇。根據現場運行情況增壓風機入口儀表量程應設為- 2 000 Pa～1000 Pa，吸收塔出口儀表量程應設為- 1 000 Pa～1 000 Pa；
b）安裝方式。儀表安裝位置高于取樣點。
c）原煙道上的儀表訂貨時注明配1/2NPT過程接頭。
d）吹掃空氣。原煙氣儀表安裝在保溫箱內，保溫箱內至少一路吹掃空氣管道。
2 漿液管道上泵出口壓力的測量、箱罐液位的測量

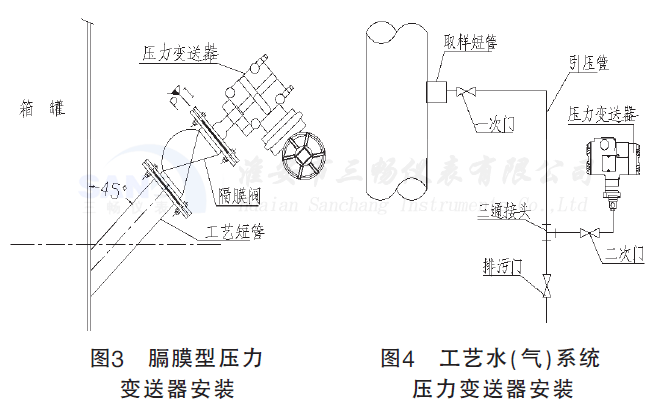

濕法脫硫采用石灰石漿液作為吸收劑，在吸收塔里與SO2反應生成石膏漿液，在系統運行過程中產生大量的濾液水；石灰石漿液、石膏漿液、濾液水屬于弱堿漿液，對碳鋼、普通不銹鋼有腐蝕性，而且其中的顆粒物對設備的磨損也很嚴重，設備選用時應充分考慮漿液的腐蝕性和磨損性，變送器膜片應采用哈氏合金，法蘭采用不銹鋼。例如吸收塔排出泵出口壓力變送器可采3051L4AH0KD21AAM5型號的智能壓力變送器，吸收塔液位計可采用3051L4AC0TD21AAM5型號。在豎直管道上或者箱罐上應傾斜45°安裝，安裝法蘭DN80或者DN50，并應考慮儀表管道的沖洗，防止?jié){液沉積在測量管道內。安裝方式見圖3。
3 工藝水管道上供水壓力的測量、氣管道上供氣壓力的測量
脫硫系統工藝水管道、氣管道中的介質較潔凈屬于低溫低壓低腐蝕，儀表接觸介質部分采用普通不銹鋼材質即可，安裝方式采用引壓管型式，帶1/2NPT過程接頭，設置一次門、二次門、排污門，差壓變送器還應設置平衡門，見圖4。北方室外安裝儀表應采取保溫措施。安裝時應注意：測量液體時，應優先采用變送器低于取壓點的安裝方案；測量氣體時，應優先采用變送器高于取壓點的安裝方案。例如氧化空氣壓力管道上壓力變送器可采用3051GP1A2B21AB4M5D1型號，除霧器沖洗水泵出口壓力變送器可采用SC3051GP2A2B21AB4M5D1型號。
4 結論
壓力變送器作為一個重要類型的智能儀表，大量運用于脫硫系統中，監視、測量設備運行的數據，快速的傳遞到DCS中，為系統的組態編程提供了可靠的參數。儀表選型和安裝方式會影響其測量準確性，在工程設計時應準確的選型，設計合理的安裝方式，并充分的考慮其使用環境和儀表本身的性能，結合業主的要求，選擇性價比較高的儀表。
