投入式液位計

產品簡介：

三暢儀表生產的SC-500系列投入式液位計不僅適用于普通水的測量，還適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。.

全國咨詢熱線：

0517-86998326

產品詳情

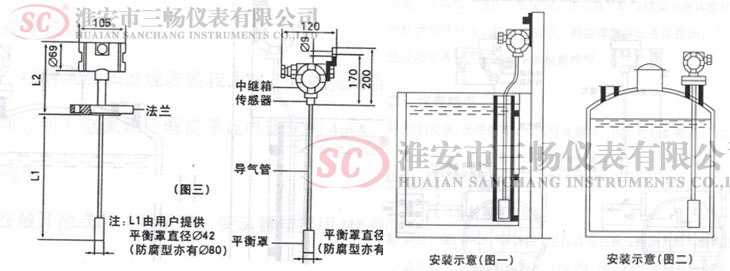

SC-500系列投入式液位計的敏感器件安裝在中繼箱下端，投人部件為平衡罩，兩者之間由導氣管(導壓)相連，液柱的壓力通過空氣的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感部器件與被測介質的直接接觸。投入式液位計不僅適用于普通水的測量，還適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。.

SC-500系列投入式液位計的工作原理

當把變送器的平衡罩投人到液體中某一位置時，過導氣管受到的壓力為:P=9.807pH+Po

其中P一傳感器感受到的壓強，單位kPa

P一液位密度，單位g/cm3

H一待測液面高度，單位m

Po一液面上的壓強，單位kPa

若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉換成電信號，此信號與液面高度成正比。

注意:被測液體的容器須通大氣，即是開放式的。不能密閉.否則測量結果無意義。

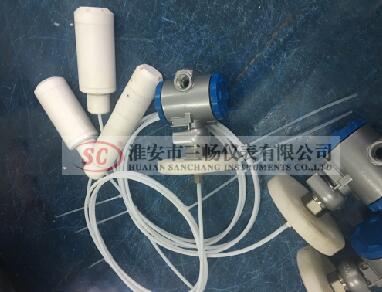

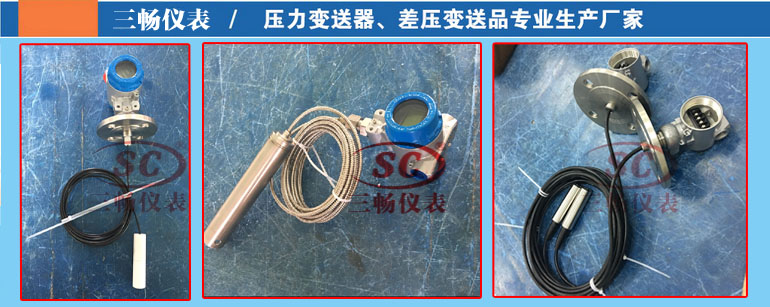

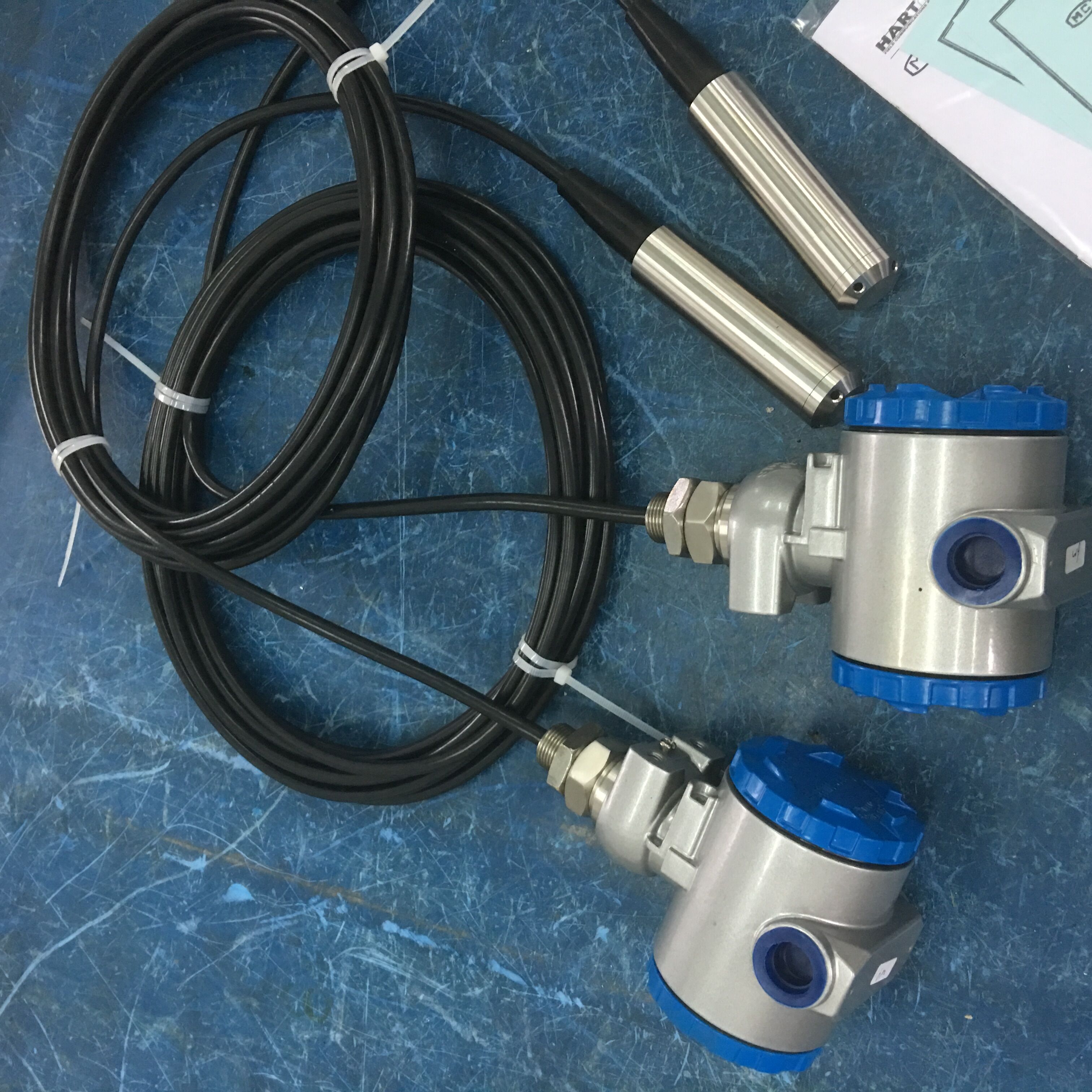

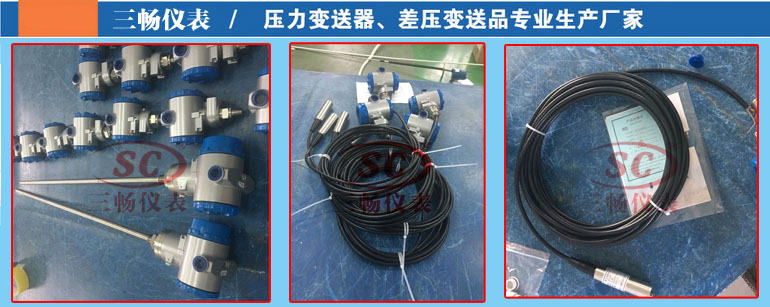

投入式液位計外觀

SC-500系列投入式液位計的主要技術參數

1、量程:0 ~1一30m;

2、投入式液位計測量介質:各類水、重輕油、原油、酸堿等各類腐蝕性液體;

3、精度:0.25%F"S; 0.5%F"S(一般為0.5%F " S);

4、輸出:4 - 20mADC ;

5、溫度:環境溫度0一6090，介質溫度0一40090;

6、投入式液位計電源:24VDC;

7、防塵防潮:全天候;

8、防爆級別:EXia II CT5;

9、指示表頭:100%指針表頭或3'/2位液晶顯示(用戶訂貨時須另指明)。

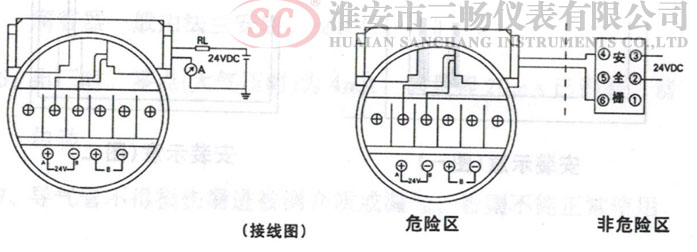

投入式液位計接線圖如下所示：

投入式液位計的選型表

型譜							說明
SC-500							投入式液位計
類別	1						纜式
	2						靜壓桿式(傳感器裝在底部，直接接觸液體介質)
	3						防腐式
	4						導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T					支架安裝
		N					法蘭安裝DN40 PN1.0（法蘭大小有其他要求另備注）
		Y					定制特別約定
傳感器連接材料			1				304		桿式
			3				316L
			4				丁晴橡膠與聚氯乙烯復合物		纜式
			5				聚四氟乙烯（法蘭是PP聚丙烯)
防爆方式				O			不防爆
				E			本安防爆Exia ⅡCT6
顯示方式				O			不帶現場顯示
				Z			帶現場顯示LED（數字LED）
				X			帶現場顯示LCD（常規默認，藍屏數字LCD）
配重情況				O			wuxu配重
				W			需要配重
				-□	安裝高度（法蘭面離罐體頂部距離，螺紋安裝一般是直接安裝沒有安裝距離），此欄用戶也可以不選，廠家會按標準自帶，只需提供下面一欄測量范圍
					-□			測量高度
						-□		被測介質密度(g/cm3)
