SC-ZX系列阻旋料位開關是一種用于固態物料（包括粉狀、粒狀、塊狀、膠狀等）的物位控制器。阻旋料位開關具有密封性好、過載能力強（具有過載保護）、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調整彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋式料位開關在化工、塑料、水泥、制藥、飼料、食品等行業得到了廣泛的應用。三暢儀表是專業的阻旋料位開關廠家，價格咨詢電話18952302362。qTt壓力變送器_差壓變送器_液位變送器_溫度變送器
工程調試過程中，通過向細粉分離器料倉內連續加入物料和排出物料的辦法，驗證了阻旋料位開關的低報、高報功能，調試表明，阻旋料位開關可準確監測物料倉料位。阻旋料位開關適合在這種倉內粉塵濃度大、物料粒度較細的場合使用。qTt壓力變送器_差壓變送器_液位變送器_溫度變送器
二、阻旋式料位計、阻旋料位開關的工作原理
利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。針對使用于比重相差較大的物料，可調整彈簧拉力，比重大時彈簧拉力調整至#強，反之則調整至#弱。
三、阻旋式料位開關的技術參數
◇供電電源：220VAC/110VAC/24VDC
◇消耗功率：4W
◇觸點容量：10A/250VAC SPDT（單刀雙擲）
◇葉片轉速：1RPM（轉/分）
◇力 矩：1.0Kg×CM
◇物料密度：≥0.5g/cm3
◇工作溫度：-10～80℃（#高可訂400℃）
◇絕緣電阻：≥100MΩ
◇介電強度：1500V*1min
◇防護等級：IP65
◇葉片材質：SUS304
四、阻旋料位開關的產品特點
●美國技術，三個軸承支撐，運行更可靠；
●好創的密封設計,可防止粉塵沿軸滲入(轉li設計)；
●扭力穩定可靠,且扭力大小可調；
●葉片承受過重負載,離合器自動打滑,保護電機不受損壞；
●不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；
●接線盒IP65設計,密封性好,戶外安裝使用可靠；
●輕巧,安裝簡便；
●適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。
阻旋料位開關的安裝要求包括：
1、安裝前請確認電源電壓是否與標示牌上面的電壓一致。
2、確認被測物料密度，選擇#佳葉片形狀和大小，一般地，密度越大葉片越小。
3、安裝前確認水平安裝還是豎直安裝
I、水平安裝時，將葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。
II、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩。
4、應避免安裝在物料的進料口的部位，當無法避免時可在開關的上方200mm處加裝防護擋板，以保護葉片不受物料沖擊。
5、產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

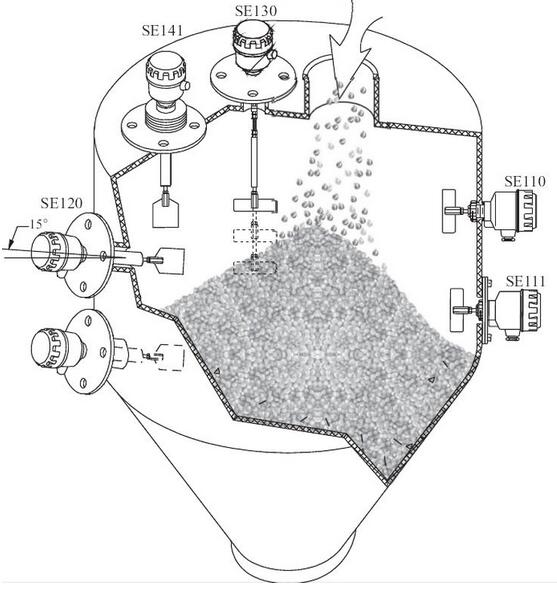

阻旋料位開關現場安裝實例
