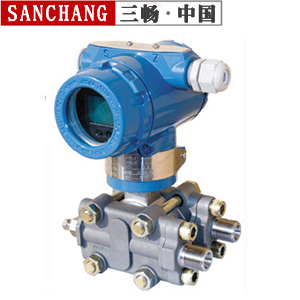

爐膛負壓變送器又名鍋爐負壓變送器，爐膛壓力變送器；鍋爐的爐膛由于燃燒之后,會令氧氣消耗減少,且鍋爐的大小對調節爐膛負壓有一定的區別,爐越小,調節難度會增加,爐膛負壓必須與鼓風相聯,因此多數采用專業的爐膛負壓變送器來測量爐膛負壓。一般采用微差壓量程，爐膛壓力變送器是引進國外先金技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，用于測量爐內壓等微小差壓信號。
1、安裝位置的選擇：取壓點盡量不要靠近風口，以免負壓波動大。
2、引壓管一定要接在負壓變送器的正壓端（即為H端高壓端），不能接到負壓端（L端）
3、引壓管盡量選大一點，不宜過長，但是要注意接觸傳感器的溫度不能過高，低于80度，不然長期高溫沖擊，容易造成傳感器及電路板損壞。
爐膛負壓變送器技術指標
|
測量介質
|
液體、氣體或汽體
|
||
|
測量范圍
|
量程代碼
|
量程范圍（KPa）
|
測量范圍（KPa）
|
|
1
|
0 ～0.1 KPa
|
-0.1～1.0 KPa
|
|
|
2
|
0.1～1.5 KPa
|
-1.5～1.5 KPa
|
|
|
輸出信號
|
二線制，4～20mADC HART PROFIBUS-PA疊加HART協議數字通訊。
|
||
|
爐膛壓力變送器的電源
|
24VDC（正常工作電壓范圍10.5～40VDC）
|
||
|
防爆標志
|
隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
|
||
|
防護等級
|
IP66
|
||
|
量程比
|
100：1
|
||
|
精度等級
|
0.075級、0.1級
|
||
|
穩定性
|
0.075級：36個月誤差為#大量程的±0.2%
|
||
|
0.1級：36個月誤差為#大量程的±0.25%
|
|||
|
環境溫度
|
-40~85℃（LCD表頭為-30~70℃）
隔爆型：-30~70℃ 本安型：-30~60℃
|
||
|
接液溫度
|
-40~105℃
|
||
|
儲存溫度
|
-40~85℃
|
||
|
環境濕度
|
0~100%RH
|
||
|
超壓極限
|
可承受壓力范圍：3.45KPa~14MPa(覺對壓力)
|
||
|
兩側法蘭
可承受壓力
|
60MPa
|
||
|
阻 尼
|
0.1～32.0s（可調）
|
||
|
爐膛負壓變送器啟動時間
|
2s
|
||
