摘 要：針對焦?fàn)t煤氣加氫制甲醇工藝特點，依據guojia安全生產監督管理總局的相關規定，介紹了一種針對焦?fàn)t煤氣加氫制甲醇工藝自動控制進行了壓差變送器設計。在確定安全完整性等級基礎上，設計通過甲醇分離器出口壓力的檢測，采用計算機控制技術和“二 選 一”等相關手段實現聯鎖控制，使其具有安全可靠性強、穩 定性高、安裝操作簡單等特點，能夠降低生產過程風險，保護人身和設備安全。
１ 引言
根據《shou批重點監管的危險化工工藝目錄的通知》 （安監總管三〔２００９〕１１６號）以及《關于加強化工壓差變送器管理的指導意見》（安監總管三〔２０１４〕１１６號）、《關于開展提升危險化學品領域本質安全水平專項行動的通知》（安監總管三〔２０１２〕８７號）的要求，焦?fàn)t煤氣制甲醇工程甲醇合成工段需要配置壓差變送器。壓差變送器設計需要采 用先金、成 熟、可 靠 的 控 制 技術，確保生產安 全；測 量 儀 表、控制器及執行機構應本著技術先金、安全可靠的原則選型。
２ 壓差變送器設計
甲醇合成工段采用加氫生產甲醇工藝。主 要 化 學反應（均系高溫高壓催化）：
ＣＯ＋２Ｈ２＝ ＣＨ３ＯＨ
ＣＯ２＋３Ｈ２＝ ＣＨ３ＯＨ＋Ｈ２Ｏ
根據甲醇合成工段保護層分析（ＬＯＰＡ）可知，甲醇合成工段配置 的 ＳＩＳ安 全 儀 表 系 統，其安全完整性等級ＳＩＬ為２級。
ＳＩＳ壓差變送器設計為：將甲醇分離器出口設置的取得ＩＥＣ６１５０８或 ＴＵＶ 安 全 完 整 性 等 級 ＳＩＬ２級 認證的３臺本安型壓力變送器檢測信號輸入 ＳＩＳ安 全 儀表系統機柜一進二出隔離式安全柵，輸出一路信號進ＳＩＳ壓差變送器進行安全聯鎖控制，另一路信號送至ＤＣＳ集散控制系統機柜進 ＤＣＳ系統顯示報警。ＳＩＳ控制器取得安全完整性等級ＳＩＬ２ 級認證，來自壓力變送器的３路檢測信號按照“三選二”原則進行安全聯鎖控制。在甲醇分離器出口管線上的放空管線設置 ＳＩＬ２級認證的氣動雙作用放空開關閥，當甲醇分離器出口壓力高于５．２ＭＰａ，或現場出現緊急情況操作人員按下緊急停車按鈕時，ＳＩＳ壓差變送器聯鎖停合成循環機電源，同時打開放空管線放空開關閥。氣 動 雙 作 用 放空開關閥采 用 二 位 五 通 閥，正 常 運 行 時，ＤＯ 為“１”，開關閥關閉；聯鎖動作時，ＤＯ 為“０”，開關閥打開。

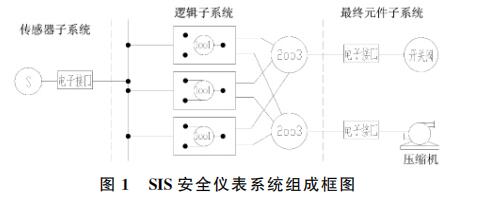

ＳＩＳ壓差變送器設１個 工 程 師 站，１個 操 作 站， 其 ＵＰＳ不間斷電源好立供電時間不少于３０分 鐘。具備自診斷和 ＳＯＥ 功能和信息遠傳、連 續 記 錄、聲 光 報警、信息存儲、緊急停車功能。記錄的電子數據的保存時間為４５天。ＳＩＳ壓差變送器組成框圖如圖１。
３ 結論
焦?fàn)t煤氣制甲醇涉及加氫危險化工工藝，設 計 的壓差變送器所具備的功能符合 安監總管三 〔２００９〕１１６號文中《shou批重點監管的危險化工工藝安全控制要求、重點監控參數及tuijian的控制方案》對加氫工藝的要求。實驗表明：其安全性和可用性高，操 作 簡 便，提 高了安全生產條件。企業需按照安監總管三〔２０１２〕８７號 第７條第２項的要求加快專業管理人才和自動化操作工的 培 養，加強設備的維護，制定完善的操作規程，提高員工安全素質，確保安全生產。
