摘要：碳酸鈉與碳酸氫鈉混合物的測定有多種方法，其中滴定法的誤差較小。為了進一步縮小誤差，簡化滴定過程，提高滴定過程中的精que度，在實驗中引入智能壓力變送器，詳細介紹在實驗過程中使用壓力變送器的方法。#后分析此實驗引入壓力變送器的優缺點。



1實驗背景

    碳酸鈉與碳酸氫鈉混合物的測定的相關內容位于上�？茖W(xué)技術出版社出版的高三《化學拓展型課程（試用本）》“定量實驗”一節[1]。在書中介紹的課堂實驗是“測定含有少量氯化鈉的碳酸鈉的含量”，而學生實驗則是“測定含有氯化鈉雜質的碳酸氫鈉的含量”。測定碳酸鈉與碳酸氫鈉混合物含量的實驗雖然在教材中沒有直接體現，但是這個實驗可以作為上述二者實驗練習的一種延伸，幫助學生強化學習三種混合物的定量測定方法——滴定法、沉淀法和熱重法。其中滴定法操作簡單，耗時較短，且在相同條件下相比于其他方法，誤差較小。因此，選擇滴定法測定混合堿的含量#為合理。

    然而傳統滴定法中也存在一些缺陷，如學生操作不熟練、不規范，對滴定管讀數、指示劑顏色判斷會有偏差，對滴定管液體“懸而不落”的現象不進行校正。這些偏常操作都會造成實驗結果不準確。如何改進實驗，避免讀數帶來的誤差，是迫切需要解決的問題。本文介紹如何使用智能壓力變送器和數字采集器對滴定實驗進行優化和改造。

2實驗原理

    數字實驗的基本組成部分在本實驗中將使用各類壓力變送器組成一套簡單的數字實驗系統，各種功能不同的智能壓力變送器會收集到實驗儀器中各項指標的變化，并將其轉化為電信號傳輸?shù)綌?shù)據采集器中，采集器將收集、歸納數據，并轉化為直觀圖像呈現在屏幕上。根據功能不同，壓力變送器有許多類型，如氧氣壓力變送器、電導率壓力變送器、pH壓力變送器、滴數壓力變送器等，這些壓力變送器在測定實驗中產生的各個變量的變化時起到關鍵性作用。在本實驗中，運用到滴數壓力變送器和 pH 壓力變送器，數據采集器會采集實驗過程中二者收集到的數據，并繪制成一張曲線圖。



    本實驗的反應原理 在碳酸鈉和碳酸氫鈉的混合溶液中滴加硫酸至反應完全后，計算硫酸消耗的體積，通過一元二次方程組進行求解，即可得出碳酸鈉與碳酸氫鈉混合物的含量。在碳酸鈉和碳酸氫鈉的混合溶液中滴加稀硫酸，先發生的離子反應是：

    即地衣階段，溶液的 pH 值會緩慢下降，至地衣化學計量點 pH=8.3，此時溶液中全部為碳酸氫鈉。繼續加入硫酸，發生的離子反應為：



    此時溶液的 pH 迅速下降，理論上在反應結束時，溶液中只存在硫酸鈉，二氧化碳會逸出，溶液呈中性，pH=7 為滴定終點。但實際上二氧化碳會溶解在溶液中，導致溶液提前呈酸性，若將此時定為滴定終點，可能有一部分碳酸氫鈉沒有反應完，溶液中形成（NaHCO3—H2CO3）二元體系，使溶液可能呈中性。因此，此時需要繼續滴加稀硫酸。

    隨著稀硫酸的不斷加入，溶液的 pH 先呈現緩慢下降趨勢，在第二化學計量點 pH=3.89 時，再一次迅速下降，二氧化碳逸出。這是因?yàn)殡S著溶液酸性的增強：



    ②式的平衡不斷逆向移動，使 c（H2CO3）增大，導致①式也逆向移動，二氧化碳逸出，達到滴定的終點。在實際操作中，也觀察到溶液呈酸性時，產生氣泡的速率明顯加快。

    綜上所述，在本實驗中借助 pH 壓力變送器和滴數壓力變送器，當 pH 壓力變送器測定溶液的 pH 為 3.89 及以下時，停止滴定，讀取滴數壓力變送器測量得到的溶液體積，即可對混合物含量進行測定，計算方法如下。

    設混合物中碳酸鈉為 xmol，碳酸氫鈉為 ymol。根據反

應方程式：

    其中，m總為混合物的總質量，n總為消耗稀硫酸的總體積。n 總 =c（稀硫酸）×V（滴數壓力變送器讀取體積）× 稀釋放大倍數

    本實驗中配制了 250 mL 的混合堿溶液，取出 10 mL，稀釋至 100 mL 進行滴定，因此放大倍數為 25。進一步解得 x，即可計算碳酸鈉的質量，從而得出碳酸鈉在混合堿中的質量分?jǐn)?shù)。



3 實驗儀器和試劑

    配制溶液階段需要的實驗儀器：250 mL 容量瓶 2 個，燒杯 2 個，玻璃棒 2 根，膠頭滴管 2 個，10 mL 量筒 1 個，電子天平，蒸餾水洗瓶。

    滴定階段需要的實驗儀器：數據采集器、滴數壓力變送器、pH 壓力變送器、500 mL 燒杯（反應容器）、250 mL 燒杯（調試用）、洗瓶、磁力攪拌站、10.00 mL 移液管（2 支）、洗耳球。其中，數據采集器、滴數壓力變送器、pH 壓力變送器、磁力攪拌站均為 Vernier 公司生產，數據采集器型號為 LabQuest?

2-LE，滴數壓力變送器型號為 VDC-BTD，pH 壓力變送器型號為 FPH-BTA。

    實驗試劑：碳酸鈉固體（AR）、碳酸氫鈉固體（AR）、濃硫酸、蒸餾水。

實驗裝置如圖 1 所示。



4實驗步驟

    實驗溶液的配制

    1）0.5mol/L稀硫酸的配制。量取6.7mL濃硫酸注入水中，待冷卻至室溫后，轉移至250mL溶液瓶中；并洗滌燒杯和玻璃棒3～4次，將洗滌液也注入容量瓶中，定容至250mL，搖勻，貼好標簽備用。

    2）稱取混合堿的總質量，記錄m總。

    3）混合堿溶于水中，不斷攪拌，至完全溶解后，轉移至250mL容量瓶中；并洗滌燒杯和玻璃棒3～4次，將洗滌液也注入容量瓶中，定容至250mL，搖勻，貼好標簽備用。

    4）用配制好的稀硫酸對塑料滴定管（滴數壓力變送器附件）進行潤洗。用配制好的混合堿對移液管進行潤洗。

    滴定過程

    1）稀硫酸的標定。取配制好的稀硫酸溶液10mL，加入2～3滴甲基橙，用標準碳酸鈉溶液進行標定。

    2）滴數壓力變送器的校正。根據數據采集器預設的操作步驟，校正滴數壓力變送器每滴滴出液體的體積，在本實驗中校正值為23.10滴/毫升。具體操作：用10.00mL移液管向塑料滴定管中注入10.00mL標定好的硫酸溶液，打開數據采集器的校準界面，逐滴放完10.00mL溶液，采集器會自動記錄滴數；輸入準確的溶液體積值之后，采集器會自動計算每毫升溶液的滴數，即完成校準過程。

    3）pH壓力變送器的校正。用pH=4.00的緩沖溶液對pH壓力變送器進行校正，并使用蒸餾水對pH壓力變送器進行歸零；用濾紙擦干表面溶液后，放置待用。

    4）滴定過程。用配制完成的混合堿溶液對移液管進行潤洗，然后用移液管吸取10.00mL混合堿溶液，加水稀釋至100mL左右。本實驗中加水稀釋量對實驗結果沒有影響，加水的量根據磁力攪拌子和pH壓力變送器的位置來定，以磁力攪拌子不會撞擊到pH壓力變送器且能形成小的渦流為宜。

    用稀硫酸潤洗塑料滴定管并注入一定量的硫酸，由于滴數壓力變送器可以直接記錄消耗溶液的體積，因此無須記錄初讀數和末讀數。緩慢打開塑料滴定管的活塞，使硫酸逐滴滴下，檢查滴數壓力變送器是否正常工作。

    將稀釋后的混合液放在磁力攪拌站上，打開調速器至7檔左右，然后按下數據采集器的“開始采集”按鈕；緩慢旋開塑料滴定管的活塞，目測使稀硫酸下落的速率基本為1滴/秒。觀察數據采集器采集的體積-pH變化圖。

    待溶液pH下降至3.89及以下時，關閉活塞，按下“停止采集”按鈕。讀取數據采集器采集的數據，選擇溶液pH接近3.89的體積值。在實際操作中，取數原則為向下取，即選擇pH值≤3.89時的體積數據，記錄在數據表中。

    平行實驗三次，取平均值，進行計算。若某一次的數據出現偏常，則需要在數據采集器上按“放棄記錄”，以刪除偏常數據。

    5數據記錄和處理在本實驗中，數據記錄和圖像的生成都由數據采集器自動完成，表1為某一次實驗中記錄的數據表。

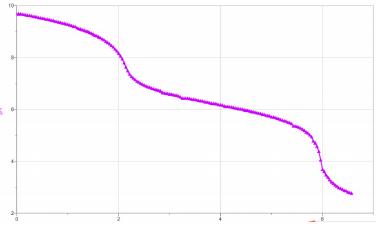

    當有液體經過滴數壓力變送器的紅外感應門后，壓力變送器就會記錄一次pH和體積的數據，并在圖像上繪制一個點。圖2是某次實驗結束后，所有數據繪制成的曲線圖，其中縱坐標為pH值，橫坐標為體積。在選擇數據時，選擇（3.85，6.821）的點，即pH=3.85，此時消耗硫酸6.821mL，即V（滴數壓力變送器讀取體積）=6.821mL。根據圖像的變化，證明本文中實驗原理的解釋是正確的。



6注意事項

    滴數壓力變送器使用注意事項

    使用滴數壓力變送器之前，一定要進行體積的校準，否則會帶來較大的誤差。稀硫酸的滴速一定要慢，保證滴數壓力變送器能逐滴感應到每一滴液體的滴落，使溶液體積更準確。由于本實驗不存在等待指示劑30s不褪色的情況，因此，滴速慢可以保證反應的充分進行，且更容易捕捉到滴定突躍時溶液pH值接近3.89的數據點；若滴落速度過快，則會導致滴定突躍時pH值劇烈變化，難以捕捉終點。觀察每一組之間消耗硫酸的體積，若體積讀數偏差太大，則舍棄數據。

    pH壓力變送器使用注意事項若pH壓力變送器記錄的pH值發生波動，在圖像上呈現“鋸齒狀”時，暫停滴定，待pH值穩定后滴定。

    不可將pH壓力變送器做玻璃棒攪拌使用，pH壓力變送器每次轉移前都要用濾紙擦干表面的溶液，防止形成誤差。

   實驗過程中的注意事項磁力攪拌的速度不可過大，否則會導致溶液飛濺，黏附在燒杯壁上。在滴定過程中也需要不斷用蒸餾水將燒杯壁上的液滴沖入溶液中。

    一定要先按“開始采集”，再進行滴定，否則滴入的液滴不會被采集到，使得實驗數據不準確。



7本實驗的優缺點與意義

本實驗的優點

    1）相比傳統滴定法，在滴定讀數和終點判斷上更精準。傳統滴定法的精準體現在兩處：地衣處是在終點時對指示劑顏色進行判定；第二處是讀取滴定管的初讀數和末讀數。由于滴定時只使用了少量溶液，一旦出現誤差，呈現在結果中將被放大很多倍。減小誤差的方法是反復練習，熟悉操作，減少在操作和讀數上帶來的誤差。但是由于高二學生剛接觸滴定實驗，無法像化學教師一樣熟練進行，難免會出現滴定過量，指示劑顏色判斷不準確的情況。因此，引入數字實驗的好處在于可以消除由學生操作不熟練帶來的誤差，實驗者可以直接通過壓力變送器傳輸?shù)讲杉�器的�?shù)據進行摘錄和分析。因此，對壓力變送器的校正是非常重要的，只有壓力變送器校正后，才能減小誤差。

    與此同時，滴數壓力變送器可以保留三位小數，讀數上比滴定管更加準確。pH壓力變送器的讀數可以保留兩位小數，且有具體數值，相比酸堿指示劑沒有滯后性。

    2）滴定過程更加輕松，實驗時間更短。傳統滴定法操作過程要求實驗者必須全神貫注，手眼聯動，眼睛注視錐形瓶顏色變化，手部轉動錐形瓶和控制滴定管的活塞。實驗者一旦分心，就會導致實驗出現誤差。運用數字化壓力變送器可以實現實驗過程的自動化，滴定和體積的讀取由滴數壓力變送器完成，全程數據記錄，即便滴定過量也無須重新實驗。因此，實驗者無須全程保持緊張，有助于降低實驗過程中出現誤操作的概率。



本實驗的缺點

    1）降低了學生的操作體驗。正如上文所述，滴定過程由各式儀器自動化完成，降低了學生對滴定的操作體驗，不利于學生對滴定過程的理解。

    2）弱化了學生的實驗觀察能力。由于滴定終點是依靠pH壓力變送器讀數來判斷的，因此不需要學生通過觀察指示劑的顏色變化來判斷終點。這樣一來，雖然操作變得簡單，但不利于培養學生的實驗觀察能力。

    3）壓力變送器存在不穩定性。壓力變送器在每次實驗前都需要進行調試，否則會導致每一組平行實驗的誤差很大，在無形中使實驗變得煩瑣。另外，壓力變送器可能在實驗過程中出現故障與問題，這是實驗者無法預估的。因此，若要使數字實驗變得更加成熟和穩定，需要不斷對壓力變送器進行調試，同時要注意在平時對壓力變送器進行維護。

    本實驗的意義

    化學實驗是化學學科的靈魂，對實驗不斷進行改進、優化、簡化，是化學學習者和化學教學者不斷追求的目標。讓經典實驗煥發生機，需要結合時下的新科技和新技術來進行。本實驗就是利用時下熱門的壓力變送器技術對傳統的滴定實驗進行改進。本次改進遵循的一大原則就是“基于課本，高于課本”，即完全保留了滴定實驗的所有因素，對實驗的核心問題進行改進與優化——提高滴定過程中讀數的準確度。

    通過這次改進，也讓學生體會到定量實驗中“準確”二字的重要性。如在若干次平行實驗中，雖然體積的讀數僅相差0.1mL甚至0.05mL，但是由于在#后的計算中需要放大25倍，因此出現“差之毫厘，謬以千里”的現象。通過本次實驗的改進，希望有越來越多的學生和化學教師體會到智能壓力變送器的方便之處，也希望越來越多的人嘗試使用智能壓力變送器對化學實驗進行設計和改進，從而不斷提高教學質量�！�
