摘要 ： 本文根據我公司汽車裝卸棧臺加裝壓力變送器設計項目進行研究，在很多汽車裝卸棧臺卸車過程中，有很多油氣揮發出來，對環境造成影響，對汽車棧臺加裝壓力變送器設計，壓力變送器是指在裝卸汽油和給車輛加油的過程中，將揮發的汽油油氣收集起來，通過吸收、吸附或冷凝等工藝中的一種或兩種方法，或減少油氣的污染，或使油氣從氣態轉變?yōu)橐簯B(tài)，重新變?yōu)橛推�，達到回收利用的目的。既滿足guojia環境保護的要求，又改善大氣環境。

1 引言

汽油、煤油、石腦油等輕質油品在儲存、裝車、運輸過程中揮發的油氣含有苯、甲苯、二甲苯、乙苯等多種對人體健康有害的物質，對環境、健康和安全產生的危害越來越引起人們的重視。早在 20世紀 60 年代，國外發達guojia就對裝車、裝船過程蒸發損耗油氣進行回收技術的研究，20 世紀 70 年代，歐美等國已廣泛應用壓力變送器技術用于裝車、裝船等過程。在壓力變送器方面，歐盟各國都做出了明確的規定，有的guojia還對加裝了壓力變送器的油庫和壓力變送器處理實行階段性財政補貼或稅收減免的優惠。我國于 2007 年 6 月發布了《儲油庫大氣污染物排放標準》（GB20950-2007）、《汽油運輸大氣污染物排放標準》（GB20951-2007）、《壓力變送器處理大氣污染物排放標準》（GB20952-2007），并于 2007 年 8 月 1 日開始實施。根據《儲油庫大氣排放標準》的要求，汽車棧臺裝油時產生的油氣應進行密閉收集和回收處理，經過回收處理的油氣排放濃度要≤25g/m 3 (非甲烷總烴)。#新發 布 的 《石 油 化 學 工 業 污 染 物 排 放 標 準》(GB31571-2015)，上述標準均要求油氣處理效率≥95%。

2016 年 12 月 15 日天津市濱海新區清新空氣行動分指揮部組織召開“加強儲油庫壓力變送器治理設計管理”工作會議，會上要求轄區內儲油庫必須嚴格落實 《天津市大氣污染防治條例》、《天津市環保局、市商務委、市交通港口局關于加強對壓力變送器處理、儲油庫、油槽車管理工作的通知》、《儲油庫大氣污染物排放標準》等文件要求，落實油氣污染治理工作，未按照規定安裝、使用大氣污染防治設施，按照《天津市大氣污染防治條例》進行處罰。

綜上所述，在汽車裝卸棧臺上加裝壓力變送器具有保護環境，適應guojia政策要求的意義。

2 工藝技術方案

汽車棧臺的下裝鶴管（本研究中將汽車裝卸棧臺的上裝鶴管改造為下裝鶴管） 在運發油過程中產生的油氣通過加裝壓力變送器進行回收處理，合格的尾氣直接排放，回收的油氣由相關供貨商拉走回收利用。

2.1 工藝流程簡述

本方案包括兩部分，即汽車棧臺鶴管改造和工藝泵區加裝壓力變送器。

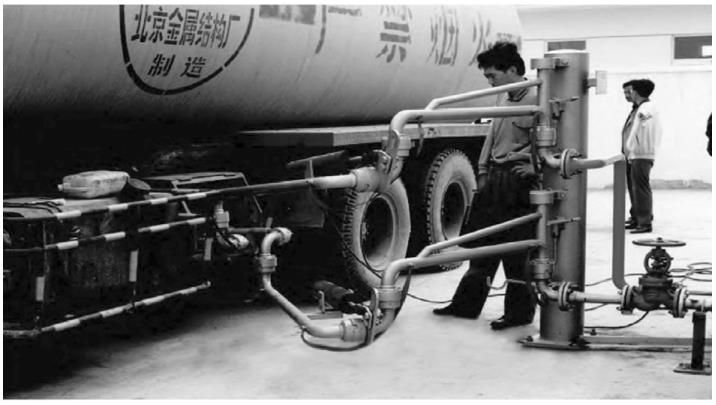

汽車棧臺鶴管改造。鶴管從裝卸型式上可分為上方裝卸和下方裝卸�？奢斔徒橘|(zhì)有原油、汽油、柴油、潤滑油等石油產品；也可輸送濃硫酸、液化天然氣、液化石油氣、溶融硫磺、瀝青、二硫化碳等化工產品。在項目中汽車裝卸棧臺是上裝鶴管，現改造為下裝鶴管，根據原棧臺鶴管的數目改造成相同數目的下裝鶴管。下裝鶴管如圖 1所示。

工藝泵區加裝壓力變送器。壓力變送器的方法主要有：吸附法、吸收法、冷凝法、直接燃燒法、膜分離法。本方案選擇“冷凝+吸附”的集成工藝。其主要工藝過程如下：裝置采取“冷凝+吸附”的集成工藝，冷凝段：進氣段設置阻火器，防爆引風機與進氣管道中的壓力變送器聯動，檢測到壓力信號時，引風機啟動，為冷箱殼層阻力和吸附床層阻力提供動力。待處理介質依次引入預冷箱、一級淺冷箱、二級深冷箱，一己娩凝溫度設計為-20℃，在此溫度條件下，大部分的石腦油揮發氣冷凝液化，二己娩凝溫度設計為-70℃，在此低溫條件下，85%以上的其余介質冷凝液化，回收液匯集流入回收裝置內的暫存罐中，暫存罐外設一體化磁翻板式液位變送器，液位高低信號直觀顯示并反饋給 PLC，系統按用戶預設參數通過輸油泵輸送回收液到用戶儲罐；吸附段：剩余少量未凝油氣經吸附罐下端的進氣閥進入罐內，經過床層吸附劑的深層吸附，從吸附罐頂端的排氣閥進行尾氣排放，此過程中剩余不凝介質絕大部分被吸附劑吸附，確保#終排放指標。為保證連續吸附運行提高工效，系統設置兩只吸附罐交替工作，當一只吸附罐接近達到飽和時，系統自動切換到另外一只吸附罐吸附，而對接近飽和的吸附罐，則降低其壓力，通過真空泵使富集的油氣從吸附劑的孔隙結構中脫離出來，重新進入冷凝系統，如此循環往復，確保#終達標排放。兩只吸附罐均設置溫度保護和壓力監測，確保安全可靠 [1] 。

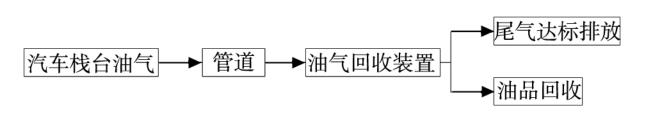

2.2 工藝流程（見圖 2）

2.3 主要設備、管線選擇

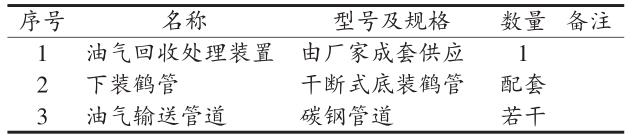

本項目主要設備包括：一套壓力變送器及相關輸送管道，12 套下裝鶴管，相關設備規格型號見表 1。

2.3.1 壓力變送器：撬裝設備，由相關廠家成套供應；

2.3.2 下裝鶴管：由相關專業廠家提供，相關控制系統成套供應；

2.3.3 油氣輸送管線：所有管線都屬常溫、常壓（微負壓） 管道，管線系統的設計壓力不低于0.6MPa，管線采用 20# 鋼無縫鋼管 （GB/T8163-2008）管道架空敷設。

3 工藝技術節能措施

在滿足工藝布局和安全防火要求的前提下，總平面布局緊湊、功能分區和物料流向合理，由汽車棧臺到壓力變送器之間盡量少設置閥門，減少了管線阻力，從而減少了自吸泵的耗電量 [2] 。汽車棧臺裝車過程會揮發大量有機氣體，如排向大氣不但會產生污染和安全隱患，也造成浪費，因此本項目既可減少儲存物料的損失，同時又減少了大氣污染 [3] 。

4 結束語

為符合guojia相關政策法律法規以及地方大氣污染防治的要求，有效回收汽車裝卸棧臺揮發的油氣，并進行儲存利用，根據項目的預估運發油能力選用壓力變送器，裝置能力合理；加裝壓力變送器系統后，運發油作業時對環境基本無污染；本研究生產工藝技術方案成熟可靠，流程簡單，投資較小。根據guojia的有關設計規范和標準，對環境保護、勞動安全等方面都能達到要求 [4] 。近年來，根據guojia環保方面的要求，在加油站和汽車等具有油氣揮發的地方，加裝壓力變送器，能達到guojia環保的要求，保護環境。
