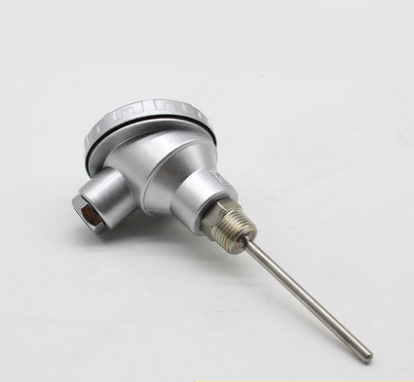

WZ系列工業用裝配式PT100鉑熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度.
盡管各種熱電阻的外形差異很大,但是它們的基本結構卻大致相似,一般有感溫元件,絕緣套管,保護管,和接線盒等主要部分組成
裝配式PT100熱電阻特點
·壓簧式感溫元件，抗振性能好；
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
裝配式PT100熱電阻工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
測量溫度及允差cwu壓力變送器_差壓變送器_液位變送器_溫度變送器
| 型 號 |
分 度號 |
測溫范圍 |
精度等級 |
允許誤差 |
| WZC |
Cu50 Cu100 |
-50-+100 |
--- |
±(0.30+0.005) ltl |
| WZP |
Pt100 |
-200-+500 |
A級 |
±(0.15+0.002) ltl |
| B級 |
±(0.30+0.005) ltl |
| TWZKP |
Pt100 |
-200-+500 |
A級 |
±(0.15+0.002) ltl |
| B級 |
±(0.30+0.005) ltl |
| TWZKPEXB |
Pt100 |
-200-+500 |
A級 |
±(0.15+0.002) ltl |
| B級 |
±(0.30+0.005) ltl
cwu壓力變送器_差壓變送器_液位變送器_溫度變送器
|
裝配式PT100熱電阻訂貨時煩請告知以下參數：
1.PT100鉑熱電阻元件精度選擇（A級 ±0.15℃ B級±0.30℃ C級 ±0.60℃）
2.工作溫度范圍？
3.幾線制?（2線制/3線制/4線制 選擇一種 ）
4.保護管插入深度？
5.保護管直徑？
6.保護管總長度？
7.安裝形式?（活動螺紋 /活動法蘭/固定螺紋/固定法蘭/其他）
8.安裝螺紋或法蘭的尺寸？
9.測量場合要求?（耐磨/防腐/防爆/防水/其他）
10.是否帶變送模塊？（該模塊將電阻信號轉化成標準的4~20mA/0~5VDC電信號）
11. 其他未提及要求，請?jiān)敿?xì)告知我們。
