【摘要】：其實壓力變送器在很多地方都被廣泛應用，而且很多地方用它帶來的作用非同小覷。而本文主要講述了壓力變送器在油田集氣站的應用分析，利用各種生產現場得到的數據從而分析結果表明：只有正確科學地運用壓力變送器才能得到#大化效益，才具有推動的作用。

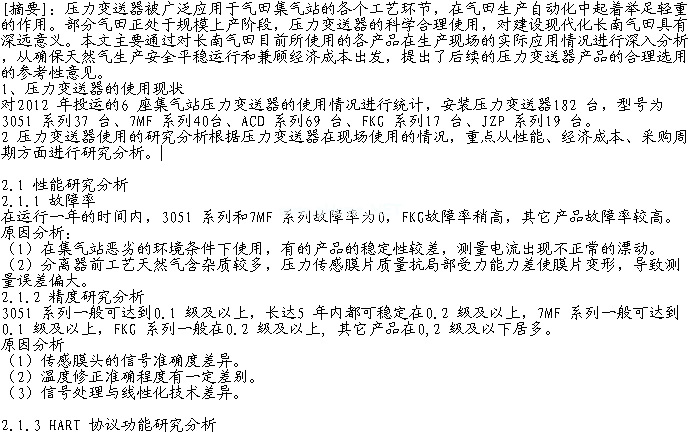

HART 協議在保留傳統模擬變送器標準（4-20）mA 電流信號的基礎上增加了數字通信功能，可以通過手操器對儀表進行組態，即使在機柜間等院秒變送器的場所，也可進行儀表零點、量程等各種設定，同時也避免了現場操作的安全風險。目前只有3051 系列和FKG 系列支持此協議，但FKG 系列產品只能用專用手操器通信。
原因分析：
（1）由于技術限制，部分產品無法做到不經過數模轉換即可與變送器進行通信，即不支持HART 協議。
（2）支持HART 協議但只能用該廠家生產的手操器同時調整儀表輸出和表頭參數的原因可能是壓變膜頭信號處理技術限制或廠家對產品的保護。
2.1.4 防雷性能研究分析
從某次雷擊現象判斷雷擊為感應雷，它會在儀表外殼絕緣破壞部分或金屬裸露處產生出很高的瞬間局部感應電壓，侵入接地不良的弱電儀表設備。在雷擊事件中3051 系列產品未見發生損壞。
原因分析：
（1） 國產產品集成電路受過電壓干擾能力較差，而3051 系列產品包含一體化耐瞬變電壓保護端子快，可抵抗長達1000 微秒、6kv 峰值電壓的沖擊。
（2）經調查發現，壓變外殼未做可靠接地。
2.2 經濟成本研究分析
3051 系列的產品價格幾乎是國產產品的3-4 倍，FKG 系列產品價格為國產產品的1.5-3 倍。性能越優越、功能越多的產品價格越高，人性化的功能、技術含量的投入、做工的精細都會使壓變的生產成本提高，同時也會帶來非常可觀的經濟效益。
2.3 采購周期研究分析
3051 和7MF 系列為進口產品，采購程序復雜，路途遠，箂hou櫓曬褐芷諳嘍越銑ぃ話閽?/font>6 個月左右，上門服務較少；FKG 系列為合資產品，ACD 和JZP 系列為國產產品，在國內有完善的生產和銷售環節，箂hou櫓曬褐芷誚隙蹋話閽?/font>2-3 個月左右，售后服務較好。
3 壓力變送器選用建議
3.1 技術指標選擇
3.1.1 量程范圍
由于集氣站的壓力變化波動不大，一般正常工作壓力在變送器量程的1/3 到2/3 之間即可，如上古集氣區域壓力在（2-3）Mpa 之間，一般選擇量程為5MPa 的壓變比較合適；特殊用途應符合相關標準要求，如孔板計量應滿足GB/T21446-2008“差壓值宜在滿量程的10%-90%之間”和“壓力值應在滿量程的30%-65%之間”的規定。
3.1.2 測量介質
根據天然氣硫化氫含量選擇合適的變送器膜片材料。如下古氣硫化氫含量一般較高，需選用可耐硫化氫腐蝕的傳感膜片。
3.1.3 精度等級
根據安裝部位和用途確定精度。如孔板計量區域的壓變選用須滿足GB/T18603-2001“表A2 計量系統配套儀表準確度”A 級計量系統壓變精度為0.2 級、B 級計量系統壓變精度為0.5 級的要求。
3．1.4 信號輸出類型
集氣工藝中常用的是（4～20）mA 和RS485 協議信號輸出兩種類型。除了如井口壓變與系統控制器間的距離過長、泵出口等部位有較大噪聲或震動以及存在電磁場干擾信號的情況應盡量選用RS485 協議信號輸出類型，其它的一般都采用（4～20）mA 信號輸出類型。
3.2 各區域產品選型建議
3.2.1 進站區選擇建議
作為單井產量調整的重要參考數據之一，應盡量保證壓變的精度及可靠性，建議選擇3051 或FKG 系列產品。
3.2.2 分離器區、閃蒸分液罐區和自用氣區
三個區域壓變總數量在整個集氣站中所占比例較大，一般只用來顯示壓力值，不是影響工藝操作的主要因素，若考慮節約生產成本，建議選擇FKG 或ACD 系列產品。
3.3.3 壓縮機和脫水撬區
這兩個區域工藝相對復雜，需要可靠地壓力監測來指導操作人員調整工藝。為了確保天然氣生產平穩運行，重點考慮產品有優良的綜合性能，建議選擇3051 或7MF 系列產品。
3.3.4 外輸計量區
目前各集氣站主要用孔板流量計進行外輸氣量計量，而壓力、差壓是影響孔板計量結果的重要因素，為了滿足周期性檢查儀表參數的需要，HART 協議功能是非常必要的，同時對儀表精度要求也較高，建議選擇3051 系列產品。
3.3.5 單井井口
單井?dāng)?shù)據遠傳信號一般要差于有線傳輸信號，所以要求儀表各項工作性能覺對可靠；此外，多數井口較空曠，也是雷電多發地帶，加強防雷措施的同時還應考慮壓變具備可靠的防雷性能，所以建議選擇3051 或FKG 系列產品。
4 結束語
2012 年6 座集氣站壓力變送器的使用結果表明，在長南氣田復雜的自然條件下，部分產品不能長期穩定地運行。壓力變送器使用過程中面臨著性能、經濟成本、采購周期等方面的問題，主要是由產品的技術限制、生產成本、管理理念及地域限制等原因造成，所以建議選擇壓力變送器產品時shou先認真確定各項技術指標，同時根據各種產品的特點，取其所長，為各生產區域選擇適合長南氣田現狀的壓變產品，為數字化生產監控長期平穩地運行提供有力的保證。
