通過測量壓差，用戶可以輕松，準確地監控過濾條件，密閉罐中的液位，管道內的液體流速，甚至液壓馬達的輸出扭矩。
有三種測量壓力的方法。壓力測量的#常見類型是表壓，參考大氣壓。這是在大氣壓之上施加到系統的任何壓力，也稱為環境壓力。表壓測量的一個主要例子是汽車的輪胎壓力。
覺對壓力（相對于全真空）好立于大氣壓的變化來測量壓力。覺對壓力測量用于監視真空峰值至關重要的應用中，并且在實驗室，氣象，航空和其他領域中也需要。
差壓和差壓表的基礎

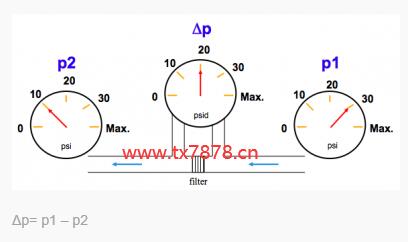

壓差-第三種測量壓力的方法-只是兩個施加壓力之間的差，通常稱為delta p（Δp）。在示例中，Δp= p1 – p2。
但是，為什么還要使用差壓表（DP）？為什么不只是在p1和p2測量位置放置一個標準壓力表，然后讓技術人員來找出差異？除了手動計算所需的額外時間和精力外，DP壓力計還具有以下優點：
敏感度。差壓計旨在檢測人眼看不到的微小差異。作為一個例子，讓我們把兩個標準量規上的任一側上一個兩個指針可能指示100磅，但DP計將是足夠靈敏拿起的差低至10“H 2 O（英寸水柱），或0.36磅/平方英寸 差壓表僅顯示Δp；它基本上消除了所有不必要的“噪音”。
范圍。對于空氣處理系統，壓差計的范圍可低至0.2英寸H 2 O，而使用Bourdon管DP計則可高達15,000 psi。即使在非常低的壓差范圍內，DP壓力表也必須足夠堅固以承受很高的工作壓力。
工作壓力。除了壓差范圍外，#大工作壓力也很關鍵。在不知道工作壓力的情況下，我們無法為該應用選擇正確的DP壓力表。幾乎所有DP應用中的工作壓力都明顯高于實際DP范圍。
選項。與標準壓力表上使用的典型¼“或½” NPT外螺紋相比，差動應用通常需要不同的壓力端口位置，額外的壓力端口和不同的過程連接。對于液位測量，通常將頂部/底部連接（四個壓力端口的總和）與1/4英寸NPT內螺紋組合使用。對于過濾器應用，通常是串聯連接（也稱為末端連接），并且為了測量空氣處理系統中的低壓，#常用的是軟管倒鉤連接。度量單位
也有很多選擇不只是psi，bar和水柱英寸。如果在液位應用中測量含量，用戶可以選擇以磅，千克或加侖為單位的秤。在流量應用中，壓差表的讀數通常為SCFM（每分鐘標準立方英尺），GPM（每分鐘加侖），m³/ s（每秒立方米）等。在航空中，使用皮托管，壓差表測量以節或英里為單位的空速。
壓差測量的四種應用
壓差測量超出常規壓力測量范圍。實際上，這種壓力測量是許多行業監視過濾器條件，液位，液體流速和扭矩輸出的手段。
1.過濾器監控

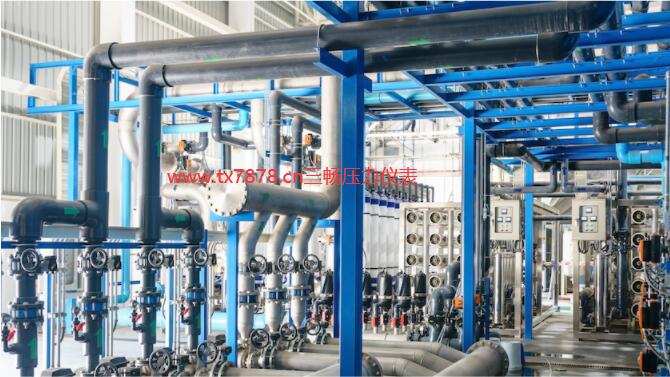

這是壓差測量的#常見應用，用于工業機油濾清器應用，燃?xì)廨啓C(jī)中的空氣濾清器監控以及水/廢水設施中的濾清器監控（例如膜感應）。DP計為這些行業包括模型700.04，732.25和732.51。為了檢測商業和工業HVAC系統中的極低壓力，三暢的air2guide系列產品（例如A2G -10）和716.11是極好的選擇。
隨著過濾器堵塞，壓差增加。為了獲得更多的便利和性能，請選擇帶有輸出信號的DP壓力計，例如A2G-15 ，以遠程監視過濾器的狀態。
2.液位測量
在沒有任何壓力的開放式容器中，一個簡單的壓力表足以計算液位。但是，在具有液相和氣相的密封罐中，監視液位的非常好方法是從高壓側（液體）中扣除低壓側（氣體或蒸汽）。
三暢擁有大約十二種用于測量?jī)?chǔ)罐液位的技術。選擇包括用于液化氣儲罐的低溫計，可以與液位和工作壓力變送器一起使用，以在遙測系統中使用輸出信號。遙測設備用于遠程監控客戶的儲罐液位，并根據需要部署補充液。
3.流量測量
甲初級流量元件，如孔板，流量噴嘴，文丘里管，文丘里噴嘴，或我們的高精度FlowPak（FLC-HHR-FP），創建從較大上游直徑（點1），以更小的下游側的收縮部直徑（點2）。管道中的收縮會導致與流量的平方成正比的壓降。使用伯努利方程，可以將流體的壓差與其流速相關聯。因此，差壓計和主流量元件的組合產生了可靠的流量計。
4.鉆頭監控
在液壓系統中，可以使用Bourdon管型DP壓力表來測量正排量電機的輸出扭矩。該壓力表通過在運行期間同時測量設備的壓力側和返回側的壓力來測量為齒輪箱提供動力的電動機的壓降。通過測量壓降，DP表可計算出液壓馬達產生的扭矩。
如何選擇差壓表
與選擇標準壓力表相似，選擇DP壓力表時要考慮幾個標準。選擇差壓表時，有一些問題要問：
1、該應用程序要求什么壓差范圍？這是您希望秤讀取的壓力差。
2、該過程的#大工作壓力是多少？這是系統能夠持續運行的#大壓力。
3、濕潤的部分將與哪些介質接觸？常規量規的弄濕部分基本上只是波登管和過程接口。差壓計有時有兩個腔室；在一個腔室內，更多的零件（機芯，指針，刻度盤，窗戶和墊圈）可能會與介質接觸。腐蝕性介質可能需要不銹鋼或特殊材料。
4、有什么用途？DP壓力表的選擇通常取決于是否將其用于過濾器監控，液位測量，流量測量或鉆頭監控。
5、有什么特殊要求嗎？威卡（三暢）為特定行業制造DP壓力表，例如符合NACE標準的酸性氣體（硫化氫）壓力表或清潔的氧氣壓力表。
6、儀表需要哪種類型的安裝？安裝對于行業可能是非常特定的。此外，某些DP壓力計可能非常笨重，重達30磅（13.6千克）�？蛻艨梢詮牟煌愋偷闹Ъ苤羞M(jìn)行選擇–不僅是前或后法蘭，還包括用于液位測量的管道安裝支架，Barton支架，“ H”或“ C”支架等。
7、其他選項呢？威卡（三暢）的差壓表可以帶有用于過程自動化的開關，用于遠程監控的輸出信號以及包括截止閥和壓力平衡旁路的歧管。
壓差測量的三暢差異
三暢在壓力解決方案領域處于全球lingxian地位，壓差測量也不例外。我們與競爭對手的不同之處在于我們產品的廣度。我們的許多競爭對手只專注于一種或兩種技術。我們提供八種不同類型的DP技術：
•活塞類型
•帶隔膜的活塞類型
•無摩擦磁運動
•波登管
•單隔膜
•雙隔膜
•膠囊
•帶隔膜的壓縮彈簧
我們提供除隔膜以外的所有DP技術用于波紋管，因?yàn)樗鼈円子诔惺軌毫Ψ逯�，特別是在液位測量應用中。更好的選擇是任何隔膜技術。
擁有41種不同型號的差壓表，客戶有很多選擇，有些人可能會很難駕馭。這就是為什么在購買商品之前，#好先與我們聯系。三暢儀表的壓力專家可以幫助您找到適合您特定應用和要求的#佳產品。
