壓差變送器設計為在流體遇到中斷（例如過濾器或泵）之前和之后測量壓力。但是，該壓力儀表也可用于測量液位。
市場提供了幾種測量和監控液位的方法。對于密閉容器，操作員通常選擇差壓變送器。這是一種經過驗證的技術，尤其是當測量儀器不應該浸入介質中時，例如用于帶有研磨機或盛裝腐蝕性物質的儲罐的介質中。但是，如果應用需要高精度，則這種液位測量方法很快就會遇到極限。
在開始使用兩個互連的過程變送器而不是其他配置或儀器的情況下，讓我們看一下什么是差壓變送器以及該壓力儀器如何測量液位。
差壓變送器做什么

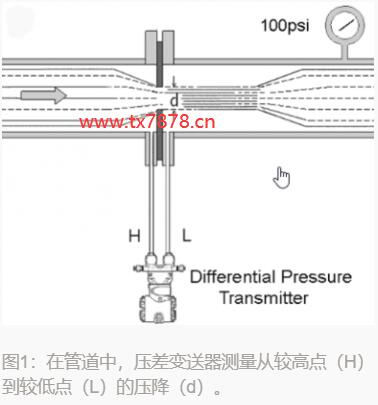

差壓變送器#初設計用于管道中，以在流體遇到過濾器，泵或其他流動中斷之前和之后測量壓力。標準差壓變送器帶有兩個并排布置的過程連接，用于測量較高點和較低點（分別為圖1中的H和L）之間的壓降。經典的差壓變送器也可以測量流量。
不久，人們就意識到差壓測量也可以用于確定液位。
用差壓變送器測量液位：優點和挑戰
差壓變送器通過測量密閉罐內流體的液相和氣相之間的壓差來計算液位。為了進行精que計算，重要因素包括：
容器的幾何形狀（水平或垂直，各種蓋子和底部的形狀等）
- 介質的比重
- 靜水壓力
儲罐中H點和L點之間的距離必須比管道中的要長得多，因此必須使用油管來橋接該距離（圖2）。但是，不僅任何尺寸的管子都可以。為了進行準確的測量，這些小管道（實際上是毛細管）必須非常細且體積有限，以至于它們可以在不改變壓力的情況下傳輸介質。
但是，使用毛細管會帶來一系列挑戰。在封閉系統中，氣體的壓力與溫度成正比。這是蓋·盧薩克定律。在較大的管道中，溫度/壓力的升高不會對壓差讀數產生太大影響。但是在毛細管的范圍內，溫度以及壓力的任何變化都會被放大。與測量點連接的測量解決方案對溫度敏感。在#壞的情況下，劇烈的波動可能會導致錯誤的測量值。
