摘 要：該文介紹了自由流情況下巴歇爾槽流量計的檢定 / 校準方法、通過建立數學模型對測量結果的相對 擴展不確定度進行評定和表示。
引言
巴歇爾槽明渠流量計由量水堰槽、液位計和積算 儀組成[4]，以其安裝方便、計量準確可靠廣泛應用于國 控、省控和其他重點監控企業排放口，本文依據JJG711-1990《明渠堰槽流量計》檢定規程，以標準型巴歇爾槽 12 號槽 b=1000mm 為例，對測量結果的流量誤 差和不確定度進行評定和表示[1]。以期保障流量計的數 據準確可靠，切實發揮計量對流量測量的技術支撐作用，使流量數據依法應用于環境執法、排污收費、總量減 排、排污許可、環保稅收等方面[3]。 1 檢定 / 校準方法和要求依據 JJG711－1990《明渠堰槽流量計》檢定規程，環 境溫度：(5～40)℃主要使用便攜式明渠流量計檢定裝 置、測距儀、標準液位計等設備進行檢定 / 校準，針對以 自由流情況下的標準型巴歇爾槽結構的明渠流量計[5]。
1.1 被檢流量計的要求
應有堰槽設計圖紙、產品合格證書及有關產品的技 術資料，并符合規程 JJG711-1990 中技術要求的有關規 定。明渠堰槽流量計由量水堰槽和水位流量轉換儀表 (二次儀表)所組成。量水堰槽裝置包括：上下游行近段、 堰體和水位觀測設施。二次儀表除完成水位流量轉換外，并顯示瞬時流量或累積水量。
1.2 對流態的限制
要求過堰槽水流為自由流狀態，即量水堰槽下游水 位低于某一限制水位，此時堰槽上游水位與流量呈單值 關系。當某種量水堰槽可以進行淹沒測流，并且也有在 淹沒流狀態下進行測流要求時，按規程中的專門說明執行。
建立數學模型

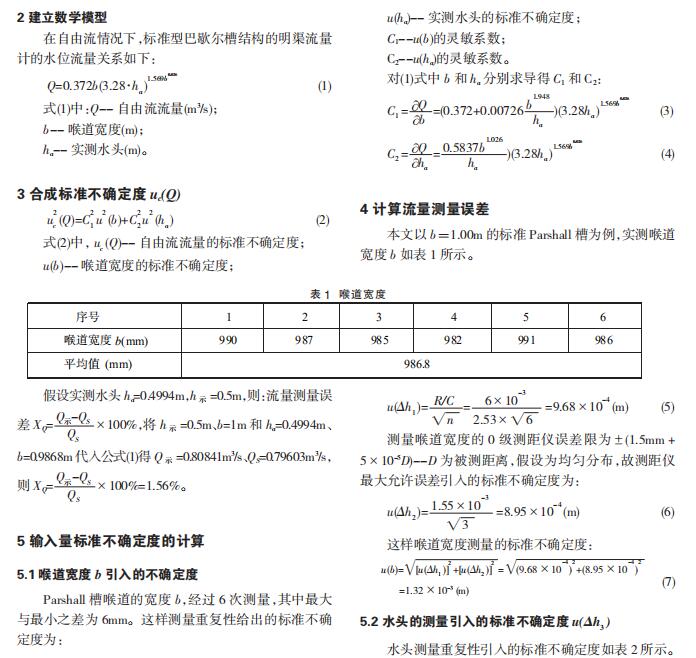

在自由流情況下，標準型巴歇爾槽結構的明渠流量計的水位流量關系如下：
結語
巴歇爾槽明渠流量計廣泛應用于石油、化工、食品 加工、制藥和污水處理廠等污水排放企業的排放口[3]，對環境監測的保護和污染治理起著重要作用，本文通過針 對自由流下 b=1000mm 的標準巴歇爾槽的固定液位對 流量誤差和測量結果的不確定度進行評定和表示，使以 流量計量的環保稅和企業間的貿易結算的數據準確 可靠，以期提供更好的經濟效益和社會效益。
