摘要：根據guojia可持續發展戰略部署，針對工業污水處理的管理要求，該文提出了基于遠程監控的智能化投入式液位計。 依據系統的統一部署，利用中央控制室，根據實際操作的需要，實現對現場底層設備進行控制。 并且通過以太網實現與各個子控制站以及遠程監控中心的通信，實現信息實時互通。 該系統通過再循環裝置設計，實現污水的進一步處理，增加了污水處理的純潔度，通過固液分離裝置設計，提高了污水處理的質量，便于固體雜質的收集和利用。 該文有力地將智能控制技術與通信技術相結合，實現了工業污水的自動化、智能化處理，為工業污水自動化智能處理技術提供了技術參考。

隨著工業技術水平進程的加快，工業污水的排放問題也被提上了日程，污水排放問題直接影響著環境、人們健康及可持續發展，是工業生產中亟待解決的問題，也是綠色生產、可持續生產必備的環節 [1] 。 我國“十二五”規劃中的節能減排工作方案和污水處理設施建設規劃，都提到了需要利用合理的污水處理工藝和先金的控制方法策略，實現污水處理節能減排降耗。 因此，工業污水處理已經成為我國可持續發展及科學發展戰略的重要課題之一。 目前污水處理的常規監控方法難以做到快速、 準確、動態地監控現場，通過中央控制室不易實時顯示現場的檢測情況，使得用戶難以遠程把握現場的檢測狀況。 并且在污水處理過程中的多個底層控制中，比如格柵控制、沉砂池控制、初淀池控制、再循環控制、漿液過濾控制、泥漿濃縮控制等，難以做到統一控制，如果每種步驟按照一種控制方式，在多個流程的控制中，就很難做到統籌，且易造成生產成本過高 [2] 。 因此，目前已經難以滿足越來越高的工業監控要求。

基于此，本文提出基于組態 WinCC 軟件的工業污水自動化智能投入式液位計，通過中央控制室統一部署各個子控制站的對底層設備的控制，并通過以太網實現與底層的通信。

1 污水投入式液位計設計

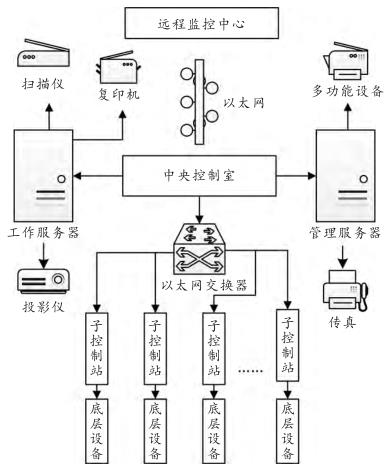

本文將遠程控制中心與工業控制計算機、自動化控制系統、 PLC 可編程控制器、工業生產用自動化組態軟件、遠程監控中心、電氣自動化控制技術和網絡通信技術結合起來，構建了工業污水自動化投入式液位計，能夠?qū)崿F(xiàn)工業污水的自動化控制、檢測，檢測數據自動上傳等，如圖 1 所示。

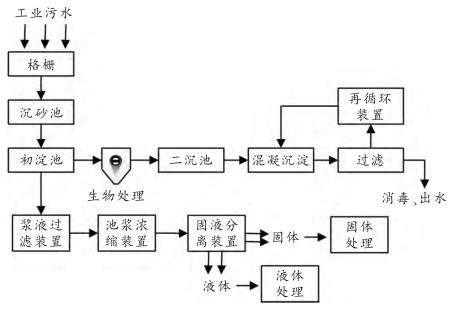

本文設計的污水投入式液位計通過工業控制計算機發出控制指令， 自動化控制系統包括中央控制室、子控制站，通過呈分布式排列的 PLC 控制站進行控制，通過現場傳感器（比如溫度傳感器、 NO 2 傳感器、 DO 傳感器、濕度傳感器、 pH 傳感器、可燃?xì)怏w傳感器、污泥濃度傳感器等）檢測，儀表顯示檢測數據，電氣控制實現檢測過程中的電氣控制 [3] 。 在操作時，工作站人員通過系統組態、調控及參數設置，實現對工業污水處理過程數據的采集，并能夠統計采集到的數據，下載數據報表并打印。 管理人員在服務器端，通過監控工業以太網通訊的方式接收的現場數據，并以此為參考，實現對現場運行情況的分析，并根據管理要求發出控制、采集等操作指令。如圖 2 所示為污水處理的過程示意圖。 工業污水排出后， 污水通過污水排放管網流入進水井，再通過進水井將污水流入粗格柵。 通過粗格柵過濾體積比較大的固體，以及固體懸浮物，然后通過提升泵提升污水，將污水流入細格柵，進一步過濾污水中存在的比較細的漂浮物以及污水浮渣。 該過程的控制通過西門子公司的 S7-300 、 S7-200 系列以及歐姆龍公司的 CJ1W 系列的 PLC 控制系統進行控制，并通過工業以太網的方式將各個子控制站和中央控制室連接起來，形成完整、閉合的通訊系統網絡，實現現場檢測的實時監控 [4] 。

然后，再通過計量渠將經過細格柵的污水流入曝氣沉砂池，進一步作污砂分離，將污水中顆粒較大的沙塵過濾掉。 經過沉砂池的污水在經過初淀池作進一步的沉淀。 為了更徹底處理污水中的塵垢，將經過初淀池后的污水經過生物處理，使得污水中的渣垢通過微生物代謝。 在該步驟中，可加入化學、生物催化劑，加速代謝 [5] 。 生化處理后的污水流入二沉池，在二沉池中經由紫外線照射、消毒，#后進行混凝沉淀、過濾，為了進一步提高純凈度，在過濾后的污水中，利用再循環裝置再次混凝、沉淀，#后進行消毒、出水 [6] 。

另一部分通過初淀池后的污水可以根據用戶需求另做處理， 比如通過漿液過濾裝置進行過濾，經過漿液過濾裝置后的污水通過泥漿濃縮裝置濃縮，濃縮后的污水流入固液分離裝置，然后用戶根據固體和液體的用途進行處理 [7] 。

2 關鍵技術設計

2.1 再循環裝置設計

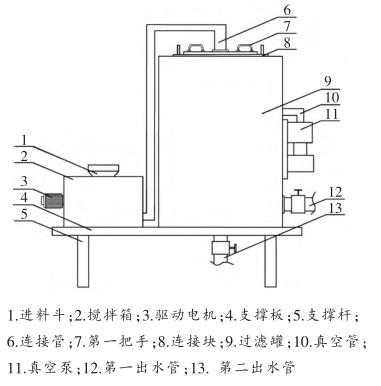

再循環裝置能夠?qū)ξ鬯�進行雙重過濾和超濾，降低了污水內懸浮物的含量，便于將污水內的細菌和有害物質過濾，提高污水凈化的效果。 除此，還能夠清潔濾網，提高過濾網的清潔度，其整體結構如圖 3 所示。

該裝置包括支撐板，支撐板的上端一側固定有攪拌箱，攪拌箱內設有攪拌腔，攪拌腔內設有攪拌裝置。 攪拌腔內的底部固定有水泵，水泵的一端連接有連接管 [8] 。 支撐板的上端另一側固定有過濾罐，過濾罐內設有空腔， 空腔內的頂部貫穿設有套筒，套筒的下端設有初濾裝置， 空腔內設有連接板，連接板的下端固定有多個連接桿，多個連接桿上共同包覆有超濾膜，多個連接桿的下端共同固定有錐形筒，錐形筒的一端依次貫穿空腔內的底部和支撐板并延伸至支撐板的下端，錐形筒的下端連接有出水管，空腔內底部傾斜設置，空腔內的一端側壁上貫穿設有出水管，過濾罐的一側固定有真空泵，真空泵上連接有真空管，真空管的一端依次貫穿過濾罐和連接板并延伸至連接板的下端。

在本技術方案中，通過攪拌裝置、水泵和初濾裝置之間的配合，便于對污水進行過濾，解決了污水內懸浮物較多的問題，達到了將污水內懸浮物凝結并進行雙重過濾的效果，有利于將污水內懸浮物分離。 在本技術方案中，通過超濾膜、錐形筒和真空泵之間的配合，解決了污水內小分子有害物質不方便過濾的問題，達到了將污水內的細菌和有害物質過濾的效果，進一步凈化污水 [9] 。

2.2 固液分離裝置設計

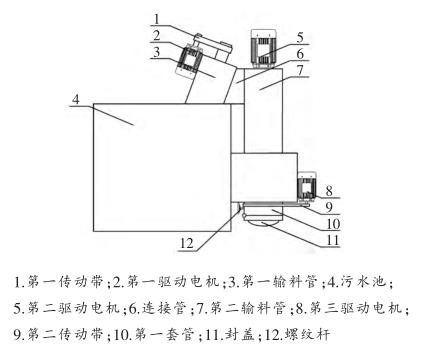

固液分離裝置能夠快速打撈污水的固體雜質，通過對固體雜質擠壓和甩干來進行脫水，從而將固體雜質中的污水?dāng)D出， 以更好地對污水進行處理，其整體結構如圖 4 所示。

固液分離裝置包括污水池，污水池內設有打撈裝置，打撈裝置上設有連接管，連接管一側設有擠壓裝置，擠壓裝置上設有輸料管，輸料管的下端貫穿設有承載箱，且承載箱的一側固定在污水池的一側，輸料管的下端設有轉動裝置，轉動桿裝置上設有套管，且套管的下端延伸至承載箱的下端，套管上等間距設有多個通孔， 且通孔均位于承載箱內，套管的下端延伸至承載箱的下端，套管上設有閉合裝置，承載箱的另一側固定有驅動電機，驅動電機和套管之間通過傳動帶傳動連接。

在本技術方案中，通過驅動電機、輸料管、螺旋輸料桿和通孔進行配合， 能快速打撈污水池內的固體雜質，便于進行后續處理，且通孔的設置便于污水回流， 從而減少打撈上來雜質中污水的含量。 在本技術方案中，通過其他驅動電機、輸料管、螺旋輸料桿的配合，實現對固體雜質進行轉動、擠壓，進而有效地將雜質中殘留的污水壓出，使污水回流，有利于對污水做進一步的處理。 通過其他驅動電機、地衣套筒、轉動裝置和閉合裝置的配合，在對固體雜質進行擠壓的同時， 能使對其進行甩干脫水，從而能更好地將固體雜質中的污水?dāng)D出，進而提高污水處理的質量，便于收集固體雜質，以便處理。

3 軟件設計

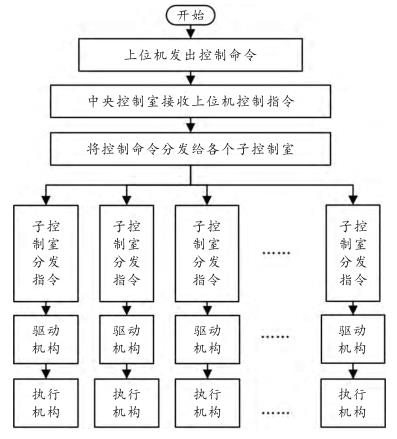

本文采用上位組態軟件實現與中央控制室以及子控制站的通訊，并對多個子控制站進行實時監控，通過顯示儀表顯示檢測數據，污水處理的控制示意圖如圖 5 所示。 在啟動軟件時，采用上位組態軟件配備 WinCC 軟件實現對污水投入式液位計的組態，WinCC 具有集成的人機界面（ MHI ）系統和監控管理系統 [10] 。 該系統具有很強的工業適應性，能夠進行數據可視化、報警提示、消息歸檔、報表等功能。 WinCC還提供各種 PLC 控制下系統驅動軟件，使得 PLC 非常容易地與上位計算機進行連接。

在進行污水處理時，用戶通過軟件編程將污水處理的各種指令輸入到軟件。 通過上位機向底層發出控制命令而實施。 底層設備包括但不局限于格柵控制、沉砂池控制、初淀池控制、再循環控制、漿液過濾控制、泥漿濃縮控制等 [11] 。 中央控制室接收上位機的控制指令，根據控制的類型，將命令分發給各個子控制室內，不同的子控制室再將控制值傳遞給其范圍內的驅動結構。 比如，在通過水泵將污水泵出時，通過液位計檢測水位信息，然后將檢測到的水位數據饋送至控制運算器， PLC 可編程控制器將水位傳感器檢測的檢測值與預期的設定值之間的差來控制水泵的運行 [12] 。 如果水位升高到設定的水位時，水泵根據 PLC 可編程控制器根據設定的程序開始運行；如果水位降低到設定的程度值時，啟動程序自動控制水泵按照設定的程序關閉。 驅動機構通常為電磁閥、伺服電機、電缸等，執行機構為水泵等。 當執行沉砂工作時，控制沉砂的子控制室將控制命令傳遞到控制沉砂的 PLC 可編程控制器，則執行沉砂操作 [13] 。 當需要執行再循環工作時，控制再循環裝置的子控制室將控制命令傳遞到再循環裝置的 PLC 可編程控制器，則可執行再循環操作。 底層工作現場根據軟件組態顯示工藝流程畫面 [14] 。 本文設計的組態軟件能夠生動、形象地顯示污水處理情況。 比如顯示現場采集的模擬量信號和數字量信號，通過文字、圖形的方式來顯示給用戶。 污水處理過程中的工作參數，比如溫度、濕度、液位、流量、壓力等可清楚地顯示 [15] 。 被控制的沉砂池、初淀池、再循環、漿液過濾、泥漿等各個模擬量參數通過趨勢曲線圖顯示給用戶使用。 根據用戶需要可進行模擬量的數據歸檔、組態報表打印等。

4 結語

本文通過設計出一套工業污水智能投入式液位計實現工業污水自動化沉淀、過濾，采用西門子公司的 S7-300 、 S7-200 系列以及歐姆龍公司的 CJ1W 系列的 PLC 控制系統對各模塊進行控制操作，實現了污水處理的自動化控制過程。 并通過工業以太網與各個子控制站和中央控制室信息通訊，實現檢測數據的實時上傳，并配備上位組態 WinCC 軟件實時顯示。 本文設計的污水投入式液位計耗能少、成本低、易實現。 通過在污水處理廠試運行，大大滿足了污水自動化處理的要求，提高了污水處理效率，具有明顯的經濟效益和社會效益。
