實際中,電接點壓力表通過管道安裝在水池的下方,以方便取得液體壓力信號。一般綠針 P1 為下限(低液壓)觸點,引出線標號為2,紅針P2為上限(高液壓)觸點,引出線標號為3,兩者根據需要人為調節設定;黑針指示液體壓力的實時值,引出線標號為1。當黑針轉動到與綠針重合時,1、2 導通,低位開關P1 閉合;當黑針轉動到與紅針重合時,1、3 導通,高位開關P2 閉合。



1.高液位停低液位開液位控制電路

當液位達設定下限水位 h1 時,啟動電動機-水泵機組,為水池注水;當液位達設定上限水位 h2 時,電動機-水泵機組停止供水;除此以外的其他液位,機組不工作,處于待機狀態。供水系統比如水塔上水就屬于這種情況。

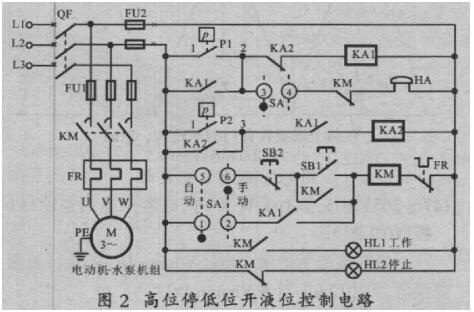

電原理圖如圖2 所示。電路具有手動和自動兩種工作方式,由轉換開關SA 完成手動切換。電接點壓力表可采用YX-150 型,P1、P2 分別為下限位和上限位開關。手動控制工作過程:

閉合三相電源開關QF,電路接通電源。右旋轉換開關SA 至“手動”位置,觸點⑤→⑥接通,①→②、③→④斷開。按壓啟動按鈕 SB1,交流接觸器 KM 線圈得電,主開關 KM 閉合并自鎖,電動機-水泵機組運轉,工作指示燈 HL1 亮起,表示水泵向水池內注水;人工觀察水池注滿后,按壓停止按鈕 SB2,交流接觸器KM 線圈失電,自鎖解除,主開關KM 打開,機組停轉,工作指示燈HL1 熄滅,停止指示燈HL2 亮起。閉合三相電源開關QF,電路接通電源。左旋轉換開關SA 至“自動”位置,觸點⑤→⑥斷開,①→②、③→④接通。若液位處在圖1 中h1 和h2 之間任意位置,開關P1、P2 均處于關斷位置,控制電路不工作,停機指示燈 HL2 亮起。當液位下降到設定下限液位 h1 時,電接點壓力表開關 P1 閉合,觸點 1→2 導通,繼電器KA1 線圈得電吸合并自鎖,交流接觸器KM 線圈經由①→②、KA1 得電,主開關KM 導通,電動機-水泵機組啟動注水,同時工作指示燈HL1 亮起,停止指示燈HL2 熄滅。注水過程中,即使水壓上升后下限開關P1打開,由于繼電器KA1的自鎖作用,接觸器KM線圈依然得電,主開關閉合,機組仍繼續運行注水。當液位上升到上限液位h2時,電接點壓力表開關P2閉合,1→3導通,繼電器KA2線圈得電閉合,其動斷開關打開,繼電器KA1 線圈失電,所有動合開關KA1 打開,交流接觸器KM 線圈失電,主開關KM 打開,電動機-水泵機組停機,注水結束,同時工作指示燈HL1 熄滅,停止指示燈HL2 亮起。電鈴HA 作為運行中出現因故障而停機報警使用。電鈴HA 報警時,停機指示燈HL2 同時亮起,通知排除故障。

無論自動還是手動,任何情況下出現故障,按壓停止按鈕SB2,都能及時停機,故SB2 又稱急停按鈕。所有熔斷器均為短路保護器件,FR 為熱保護繼電器,當電動機因過載而過熱時,能自動切斷交流接觸器線圈回路而停機。



控制電路工作在線電壓(380V)狀態下,安裝時務必注意良好的絕緣工藝,尤其與液體靠近的地方更要小心,謹防漏電�？紤]到安全問題,可在電路的×處斷開后接入一個雙線圈隔離降壓變壓器(100W 足夠),初級接380V,次級為控制電路低壓交流供電,當然,控制電路的所有元器件的額定工作電壓要相應改變。



2.高液位開低液位停液位控制電路

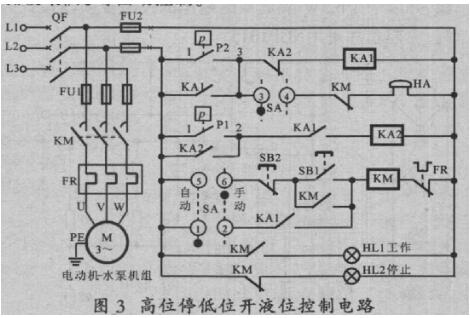

只需對圖 2 液位控制電路的接法稍加改造如圖 3,即可改造為高液位排水、低液位停機電路,可用于積水排澇、排污等自動控制。



閉合三相電源開關QF,電路接通電源。右旋轉換開關SA 至“手動”位置,觸點⑤→⑥接通,①→②、③→④斷開。按壓啟動按鈕 SB1,交流接觸器 KM 線圈得電,主開關 KM 閉合并自鎖,電動機-水泵機組運轉,工作指示燈HL1亮起,表示水泵開始排水;人工觀察下降到合適液位或排完時,按壓停止按鈕SB2,交流接觸器線圈KM 失電,主開關KM 打開,電動機停轉,工作指示燈HL1 熄滅,停止指示燈HL2 亮起。自動控制時的工作過程:



閉合三相電源開關QF,電路接通電源。左旋轉換開關SA 至“自動”位置,觸點⑤→⑥斷開,①→②、③→④接通。若液位處在圖1 中h1 和h2 之間任意位置,開關P1、P2 調處于關斷位置,控制電路不工作,停機指示燈HL2 亮起。

當液位上升到警戒液位 h2 時,電接點壓力表開關 P2 閉合,1→3 導通,繼電器 KA1 線圈得電并自鎖,所有動合觸點 KA1 閉合,交流接觸器 KM 線圈經由①→②、KA1 得電,主開關 KM 導通,電動機-水泵機組啟動排水,同時工作指示燈HL1 亮起,停止指示燈HL2 熄滅。



排水過程中,即使水壓下降導致上限開關P2打開,由于繼電器KA1的自鎖作用,交流接觸器KM線圈依然通電,機組繼續運行排水。



當液位下降到下限液位h1時,電接點壓力表開關P1閉合,1→2導通,繼電器KA2線圈得電閉合,使繼電器 KA1 線圈失電,KA1 所有動合開關打開,交流接觸器 KM 線圈失電,主開關 KM 打開,電動機-水泵機組停機,排水結束,同時工作指示燈HL1 熄滅,停止指示燈HL2 亮起。
