青海鹽湖海納化工有限公司是一家采用電石乙炔法生產聚氯乙烯(PVC)的大型化工企業。在聚氯乙烯生產過程自動化控制系統中，參與測量和控制的各類智能變送器和智能閥門定位器以萬計，其性能和準確性直接關乎安全穩定生產。HART475手操器是儀表自動化中使用較為廣泛的手持終端，通過HART協議與現場智能儀表及定位器進行通訊，實現在線參數設置，維護和故障排除，具有便攜、高效的特性。



1 HART475的使用說明

HART475主要由觸摸屏、功能按鍵以及電池等組成。



1.1 通訊連接和要求

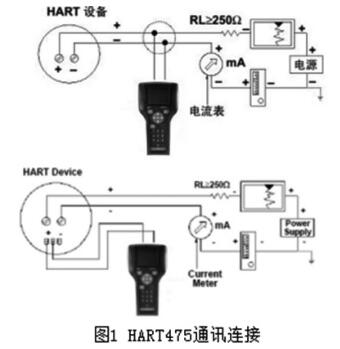

1.1.1怎樣連接：使用HART 475專用通訊線，一端插入手操器通訊接口，另一端連接到現場智能變送器的接線端子上或回路中的任何接線端子上。一般現場使用較多的是（圖1）的第二種接法，把HART 475通訊線的紅線和黑線分別接到智能變送器的正負端子上。

1.1.2回路中的電阻要求大于250Ω。如果回路電阻達不到250Ω，HART 475會出現設備無法訪問的提示。一般在回路中串聯一250Ω電阻即可。



1.1.3 HART 475手操器使用前，應檢查電池電量。按下手操器側面的電量指示按鈕，查看電池電量，一般要求2格以上。



1.2 開機關機

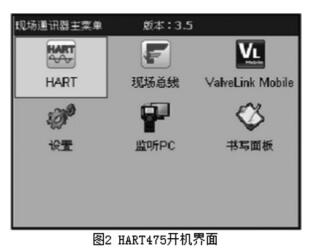

1.2.1開機：按住電源鍵約2秒，直至該鍵上的綠色指示燈閃爍，HART 475 開機啟動，界面如圖 2。點擊[HART]進入HART組態。

1.2.2關機:按電源鍵,在出現的對話框中，觸擊[關機],然后按Enter鍵。

2 HART 475現場使用及組態應用

⑴全廠智能變送器多以Rosemount為主。支持HART協議的智能壓力（差壓）變送器適用于聚氯乙烯生產過程中的壓力、流量和液位等過程控制參數的測量，將壓力、流量和液位信號轉換成4~20mA的模擬信號。HART 475的通訊連接和組態應用不影響智能變送器整個控制回路的測量和數據傳遞。



①實時過程變量的查看。當HART 475和現場智能變送器連接后，進入HART組態界面，點擊進入[Online （在線）]→[Over⁃view（在線視圖）],就可以看到包括設備設置、測量值（PV）、模擬輸出（AO）、百分比、PV 下限值（LRV）、以及 PV 上限值（URV）等參數，以便我們了解儀表的基本設置和工況。



②設備位號的編輯，單位的選擇，阻尼，上下限的修改。[Online]→[Configure （組態）]→[Guided Setup （設置引導）]→[Ba⁃sic Setup（基本設置）]，找到[位號]進行儀表位號編輯；找到[Units]就可以選擇正確的單位；找到[阻尼]修改阻尼時間，選擇范圍0~0.8s，通過修改阻尼時間可以減少流體的不平衡因素（比如液面的波動等）對控制的干擾；找到[Upper Range Value （上限值）]和[Lower Range Value （下限值）]修改合適的上限和下限特別是法蘭式差壓（液位）變送器的正負遷移，在量程確定的情況下計算出正確的遷移量，設置上限值和下限值來滿足工藝控制要求。



③壓力變送器標零，校驗。在實際使用中，經常出現零點漂移。shou先，關閉高、低壓室閥門，打開平衡閥和排泄閥，使變送器測量膜片處于大氣壓零壓。校驗雙法蘭差壓液位變送器時，必須要保證兩個法蘭放在同一個平面上。[Configure]→[Guided Setup]→[Zero]，就完成可以標零，校驗。



④信號輸出關系線性或開方的設置。差壓流量變送器為了滿足測量要求，會選擇開方的的輸出。[Configure]→[ManualSetup]→[Process Variables]→[Transfer Function] ，線性關系選擇[線性]；開方關系選擇[Sq root]。



⑤回路測試�，F(xiàn)場儀表打點，回路測試是開車前必須進行的一項工作。[Online]→[Service Tools]→[Simulate]→[Loop Test（回路測試）]。分別輸入4mA，8mA，12mA，16mA，20mA檢查輸出與中控顯示值是否一一對應。



⑥參數修改完成，一定要點擊[發送]，發送成功才能生效。



⑵在檢定溫度變送器的實際使用中，經常會遇到一體化溫度變送器配阻和配偶進行互換的情況，一般現場使用熱電阻和熱電偶溫度傳感器，我們都可以使用HART 475對溫度變送器進行適配設置以及量程等參數設置，以便滿足生產過程測溫需求。



①溫度變送器輸入分度號的選擇。[Configure]→[Snsr]→[Snsr probe type]，選擇被使用的熱電阻或熱電偶實際的分度號。



②溫度變送器的特別設置。多數溫度變送器只要選擇[URV]，[LRV]就可以進行量程的修改。但某些品牌的溫度變送器無法直接修改量程時，可以找到[Current output （電流輸出）]，須分別輸入4mA對應的下限值和20mA對應的上限值即可。



⑶智能定位器是氣動閥門的主要附件，把4~20mA的模擬電信號轉變成驅動氣動閥門動作的20~100KPa的氣信號，是生產過程自動化控制必不可少的智能儀器。FISHER DVC6200系列定位器無按鍵設計，支持HART協議，采用無接觸磁感應連接，適應于聚氯乙烯化工生產的腐蝕、甲級防爆區等場所。



①自動整定。FISHER DVC6200shou次安裝使用或者維修后，必須自整定后才能正常使用。shou先選擇模式與保護，[On⁃line] →[Configure] →[Calibrate] →[Travel Calibrate] →[Auto Cali⁃brate]→[Not In Service]；此時會出現“Please wait...”，選擇[Contin⁃ue]，閥門進行自動整定wuxu任何操作，直到出現“Auto Tvl Calibhas completed”點擊[OK]，此步驟完成后有提示框，選擇[In Ser⁃vice （投入狀態）]，點擊[輸入]，自整定過程完成。



②輸入特性的設置。shou先也要在[Mode and Protection]→[Change Instrument]→[Not In Service]，改成非投入狀態；如果直接進入此后的操作，便無法進行輸入特性設置。[Detailed Set⁃up]→[Response Control]→[Input Characterization]，便會出現Lin⁃ear(線性)、Equal％(百分比）、Quick Open （快開）、Custom（自定義）四個選項，在聚氯乙烯化工生產控制中，更多選擇Equal％(百分比）更有利于過程自動控制。



3 結語

聚氯乙烯（PVC）化工的生產對智能儀表的準確度和自動控制品質的要求是非常高的。全廠羅斯蒙特智能壓力（差壓）變送器8000多臺，一體化溫度計1000多臺，F(xiàn)ISHER定位器300多件。熟練掌握HART 475的實際使用，給聚氯乙烯化工生產過程自動化提供了技術支撐和服務保障。
