1.SC3051DP液壓型差壓變送器概述

       SC3051DP液壓型差壓變送器設計成由膜片檢測的壓差轉換成相應的大氣壓信號（0.02-0.1Mpa），在1m-15m WC范圍進行檢測和傳送。該設備由軟管平衡型和檢測元件由膜片系統組成，具有工作精度高、靈敏度高的特點。工作原理如圖1。



2.結構及其功能簡介（見圖2）

       該差壓變送器是由測量部分和氣動轉換兩部分組成。



（1）測量部分

       測量部分由膜片（Diaphragm）及其測量室、主杠桿（RANGE Bar）和彈性支點A等部分組成。檢測膜片的測量室一側通大氣（低壓），另一側通壓力（高壓）。由于兩邊的壓差△p變化導致膜片的移動，帶動主杠桿（RANGE Bar）下端產生一個微小的位移，主杠桿（RANGE Bar）繞彈性支點A逆時針或順時針轉動，從而減小或增大噴嘴（Nozzle）和擋板（Flapper）之間的間隙，因而升高或降低噴嘴的背壓。



（2）氣動轉換部分

       氣 動 轉 換 部 分 是 由 主 杠 桿（RANGE Bar）、噴嘴（Nozzle）、擋板（Flapper）、導向繼電器（放大器）（Pilot Relay）、反饋波紋管（FeedBack Bellows）及調零（Zero PointAdjusting）和遷移彈簧等部分組成。其作用是把測量部分輸出（背壓）的軸向推力成比例地轉換成P出=0.02-

0.1Mpa的氣壓信號作為單法蘭安裝式差壓變送器的輸出（圖中軟管連接輸出）。P出傳送給控制器（調節器）、遙控液位指示器（如集控室）、水位報警繼電器等。



（3）調零和調量程

       在差壓變送器投入使用或經拆檢、更換部件時，要求根據測量信號△p的#大變化范圍調好零點和量程。所謂零點，就是當測量信號△p=0時，差壓變送器的輸出P 出 =0.02Mpa。為此可通過調整調零螺絲（Zero PointAdjusting Screw），改變擋板（Flapper）與噴嘴（Nozzle）之間的初始開度，保證在△p=0時，P 出 =0.02MPa，順時針轉動螺絲，P 出 升高。所謂調量程，就是當測量信號△p達到所要求測量的#大值時，P 出 =0.1MPa�？赏ㄟ^(guò)壓差調節螺母（RANGE Adjusting Bar）調節主杠桿的有效長度進行：螺母往上轉動，主杠桿的有效長度增加，反之亦然。



3.故障現象及排除方法

（1）故障現象

       鍋爐水位突然上升到#高危險水位，突然又下降到#低危險水位報警，無法保持在正常水位。

（2）臨時措施

       人工控制補水，保證水位控制在正常范圍內。

（3）原因分析

       氣源壓力故障；先導繼電器堵塞；輸出空氣管泄漏；檢測元件破裂；擋板噴嘴堵塞；先導繼電器至噴嘴管路堵塞；先導繼電器的節流孔松脫，等等。

（4）處理方法

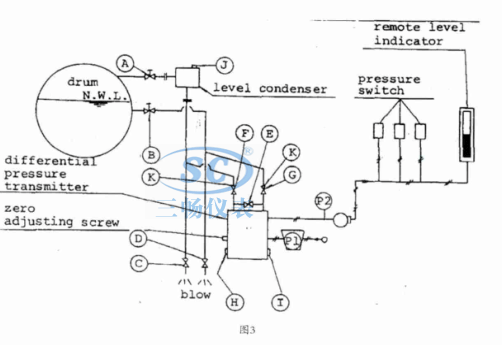

       shou先檢查氣源壓力正常，空氣管接頭無松動、漏氣。接著按下列程序?qū)Σ顗鹤兯推鬟M(jìn)行重新調整零位（見圖3）



       ①保證正常的鍋爐壓力。

       ②保證鍋爐正常的水位。

       ③截止閥A和B都打開。

       ④打開閥C和D吹除管路里面的雜質，吹凈后關閉閥C和D。

       ⑤打開閥E、F、G，關閉閥A，打開放氣塞H、I驅氣。徹底排凈空氣后關閉放氣塞H、I。

       ⑥液位冷凝器J上部驅氣：打開冷凝器J頂部的放氣螺絲有效驅氣，當放氣螺絲有少許 水流出時再次放氣，重復進行2-3次，徹底將冷凝器及其管路內的空氣排凈為止，然后旋緊放氣螺絲。

       ⑦關閥E后開閥A。

       ⑧確保鍋爐水位在正常水位范圍。對差壓變送器的調零螺絲進行調節：當壓力表P2指示0.06Mpa時停止。

        ⑨查看鍋爐調節器的輸入壓力表應是0.06Mpa，檢查鍋爐PID調節器的設定值（紅針）和指示值（實際水位）是否重合，并查看玻璃板式水位表的實際水位高低，再?zèng)Q定是否需要重新設定鍋爐水位。將給水泵由手動控制轉換到自動控制，耐心查看鍋爐水位是否在正常范圍內實現自動控制。

       ⑩結合玻璃板式水位表的真實水位，對集控室的水位表進行調節，直至上下水位表指示基本相同。至此恢復鍋爐水位自動控制。



4.日常定期檢查要點

       （1）氣源管路的泄放，松開減壓閥泄放塞頭排污。

       （2）氣源壓力穩定在0.14Mpa，不對須調整。

       （3）檢查差壓變送器的先導繼電器的節流閥是否堵塞。如果堵塞，可以用螺絲刀將其旋出、檢查、清潔。

       （4）連接壓差變送器的水管應每6個月排污一次。

       （5）清潔差壓變送器及其濾器應每年一次。

       （6）檢查各空氣管路、接頭等無漏氣。



本文由差壓變送器網站小編劉華提供，轉載請注明出處。
