摘 要：本文主要闡述了傳統DN25 法蘭型智能壓力變送器在實際應用過程中存在的缺點，對傳統DN25 法蘭型智能壓力變送器具體的結構改進做了分析。
1 引言
傳統的DN25 法蘭型智能壓力變送器由于其連接的鋼管的公稱尺寸為DN25，根據中華人民共和國化工行業標準 HG/T 20592 ～ 20635-2009，公稱尺寸DN25 鋼管的外徑包括A、B 兩個系列，A 系列為國際通用系列( 俗稱英制管）其管道外徑33.7mm，B 系列為國內沿用系列( 俗稱公制管）其管道外徑32mm，由于這些因素致使DN25 法蘭型智能壓力變送器的重要感壓元件隔離膜片外徑只有35mm 左右，波紋處有效直徑通常在25mm 左右，膜片有效直徑對壓力變送器性能有著一定的影響，由于膜片小，剛度大，在實際應用過程中DN25 法蘭
型智能壓力變送器性能不穩定，溫漂大，返修率極高。
2 基本原理
改進傳統的DN25 法蘭型智能壓力變送器結構方式，采用全新的結構設計同時考慮到耐腐蝕性的要求，針對不同材質的隔離膜片316L、鉭材、哈氏C、蒙乃爾采用不同的內嵌式結構以及不同的焊接結構，使得通徑DN25 法蘭型智能壓力變送器既滿足了產品性能要求，又耐腐蝕。
3 DN25 法蘭型智能壓力變送器結構改進

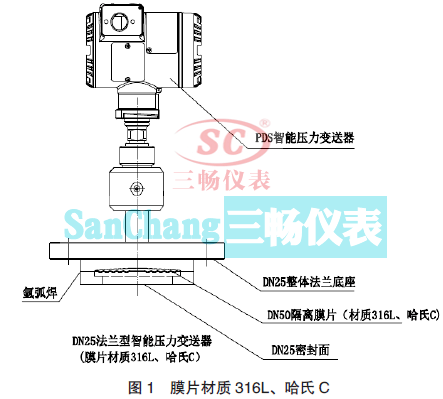

�。�1）膜片材質為316L、哈氏C 的DN25 法蘭型智能壓力變送器結構改進。如圖1 所示：
DN25法蘭型智能壓力變送器在結構上進行改進采用內嵌式結構，其連接部分主要包括DN25 整體法蘭底座、DN50 隔離膜片（材質316L、哈氏C）、DN25 密封面等零部件組成。將DN25 整體法蘭底座、DN50 隔離膜片（材質316L、哈氏C）、DN25 密封面壓緊后采用氬弧焊焊接成一體。
改進后隔離膜片由原來DN25 膜片改為現在的DN50 膜片，膜片外徑由原來35mm 增至外徑66mm，膜片波紋出有效直徑由原來25mm 增至60mm，由于膜片有效直徑的增大使得產品性能大幅提升。同時客戶可以根據不同標準和不同壓力等級選取不同的DN25 整體法蘭底座。考慮到防腐性的要求，DN25 密封面材質實際焊接時選取同隔離膜片相同的材質。
（2）膜片材質為鉭、蒙乃爾的DN25 法蘭型智能壓力變送器結構改進。

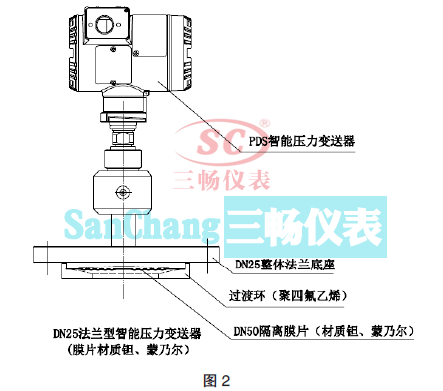

智能壓力變送器在實際使用過程中其介質及工況復雜，當隔離膜片選取鉭、蒙乃爾時就不便于采用圖1 的焊接結構，可以采用圖2 的結構。如圖2 所示：
膜片為鉭、蒙乃爾時，DN25 法蘭型智能壓力變送器其連接部分主要包括DN25 整體法蘭底座、過渡環（聚四氟乙烯））、DN50 隔離膜片（材質鉭、蒙乃爾）等零部件組成。將DN50 隔離膜片（材質鉭、蒙乃爾）、DN25 整體法蘭底座采用激光焊焊接成一體。改進后隔離膜片也有所增加， 膜片外徑由原來35mm 增至外徑60mm，膜片波紋出有效直徑由原來25mm 增至50mm，由于膜片增大，產品性能大幅提升。
實際使用時只需將DN25 法蘭型智能壓力變送器通過過渡環（聚四氟乙烯）與用戶配對法蘭連接即可，由于過渡環為聚四氟乙烯材質使得DN25 法蘭型智能壓力變送器即耐腐蝕又安裝方便快捷，滿足了不同工況的要求。
