【摘要】變送器一直都廣泛應用于工業自動化生產工藝中，尤其是雙法蘭液位變送器的應用，給工業自動化工藝帶來不小的幫助，本文通過液位遷移誤差對測量的影響、零點遷移、零點設定和遷移量的設定規則以及遷移故障等方面詳細探討了雙法蘭液位變送器遷移的說明以及計算。
引言
為什么雙法蘭液位變送器需要用遷移呢？遷移是因為變送器用其正負壓室測得的壓力直接計算出的差值不能正確反映實際被測液體的壓力，也就是不能正確體現實際的液位高度，所以要作抵消，就是這里的“遷移”。而這個【遷移】一般適用在帶壓容器且氣相易于冷凝或者被測介質有腐蝕性，易結晶需要用填充液隔離液的場合。
為了驗證遷移量誤差對電容式差壓變送器測量的影響，用實際液位遷移量h=（4.68±0.18）mm進行實驗。實驗涉及的基本參數為： 標準直管段為DN80，外徑為97.5mm， 傳感器安裝距離為68.3mm，V法安裝， 被檢差壓變送器準確度為0.4級； 標準壓力為70.14m3/h，標準裝置的準確度等級為0.25級。
雙法蘭液位變送器遷移時如何計算，這里分為三點：變送器的正遷移、負遷移和無遷移，怎么計算遷移量？
假定現在需要測量的零位是在#低液位H0處

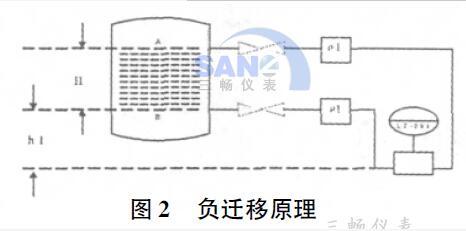

負遷移量=連接到負壓室內部管道的壓力=p1h1g
正遷移量=#低位置與安裝位置之間需要抵消的壓力=pH0g
而實際要測的是以#低液位為零位，那么就需要讓#后的△P=pgH
所以，總遷移量=p1h1g-pH0g
當時如果雙法蘭液位變送器遷移不當則會產生一系列故障，比如遷移量設置錯誤的情況，這是造成儀表測量不準的；詳細內容請訪問：雙法蘭差壓變送器遷移量和零點設定不當所產生的故障
變送器遷移實際上是變送器的“零點”遷移，量程大小不變，以羅森蒙特量程代碼為4 的1152 變送器為例，量程代碼4( 0 ～ 25 至0 ～ 150 inH2O) ，標定量程為25 inH2O。零點負遷移#大為－ 150 inH2O ( 即600% 的標定量程，見圖1) ; 零點正遷移#大為+ 125 inH2O( 即500%的標定量程，見圖2) 。雖然理論上零點遷移范圍為± UＲL，但是如果零點遷移在+125 ～ + 150 inH2O 區間內，則不能滿足儀表的#小量程要求，因此在此范圍的零點遷移也就失去了意義。
綜上所述，通過變送器遷移，可以大大增加變送器的測量范圍，從而提高變送器的可用性。
