測量蒸汽壓力和測量空氣壓力的不同之處是在取壓管路里充滿冷凝水。當壓力變送器和取壓位置不在同一水平面時, 必須考慮冷凝水所產生的附加壓力,對于空氣, 這種附加壓力通�？梢院雎圆挥嫛Ｔ趦x表調校時應考慮這個附加壓力, 現以D D Z 一II型壓力變送器為例說明之。

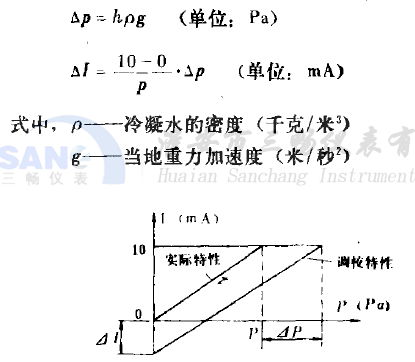

壓力變送器的量程為0~ P pa , 變送器在取壓處的下方, 高度為ho我們知道, 當被測壓力為零時, 也有h 高冷凝水的壓力作用在變送器上, 使輸出并不為零。這個誤差屬于常值系統誤差, 可以通過調校消除掉。調校方法可參看下圖所示。圖中△P為h高度冷凝水的壓力, △J為△P產生的電流輸出。分析圖可知, 只要按調校特性進行調校, 在實用中就可得到?jīng)]有系統誤差的實際特性。計算公式如下:
所以, 調校壓力變送器時, 除線性合乎要求外,應當滿足下面的條件:
調校實例:

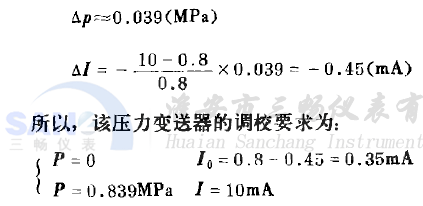

我廠側量飽和蒸汽流量, 采用帶有壓力自動修正系統的標準孔板。此系統對取壓點處壓力變送器輸出信一號要求滿足: P=0時，Io=0.8mA P=0.8MPa時 I=10mA 。壓力變送器安裝在孔板下方4 米處,環境溫度為20°C 。按上面介紹的計算公式, 計算如下, ( 應先找出ρ 和g 的值)
其他壓力輸出為線性內擂。以上討論是基于變送器在取壓處的下方。
當壓力變送器位于取壓處的上方時,讀者可自行考慮如何處理。當直接用壓力表進行測量壓力時, 這個系統誤差如何克服? 各單位會采用不同的處理方法來解決的。
