隨著我國經濟的迅速發展以及基礎投入加大，生產環境和人身安全越來越受到重視，為保證現場設備的正常運行和操作人員的人身安全，安全系統已經成為必須的安全保證，安全系統可以監測生產過程中出現的或者潛伏的危險，當危險產生安全系統立刻發出報警信息或直接執行預定程序，立即進入安全操作，防止事故的發生、降低事故帶來的危害及其影響。安全變送器作為安全系統中重要的部分，目前已成為研究的重點，研究的功能安全壓力變送器不僅具有壓力采集和數據傳輸?shù)墓δ�，同時還加入了大量的診斷功能，增加了變送器運行的可靠性，從而使壓力變送器具備了更高的安全性和可用性。
功能安全壓力變送器的系統結構

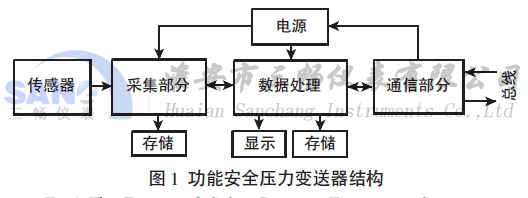

功能安全壓力變送器從結構上主要分為采集部分、數據處理部分、通信部分和電源等幾部分組成，如圖1 所示。在本設計中，采集部分完成壓力數據的采集并計算，計算結果通過串口發送給數據處理部分，數據處理部分通過計算將需要傳輸?shù)臄?shù)據通過通信部分的調制發送到總線上，使之成為總線控制器能夠識別的滿足FF 或PA 協議的信號，而電源部分則是從總線取電，為采集部分、數據處理部分和通信部分提供穩定的電壓。
功能安全壓力變送器除了具備基本的采集和傳輸功能外，在存在失效可能的部分都加入了診斷功能，保證壓力變送器在工作過程中，一旦失效產生，變送器都會通過自診斷電路或程序發現問題，使變送器進入安全狀態。
功能安全壓力變送器的安全要求
在IEC61508 中，安全功能（Safety function）定義為：針對特定的危險事件，為達到或保持EUC 的安全狀態，由E/E/PE 安全相關系統、其它技術安全相關系統或外部風險降低設施實現的功能。所設計的功能安全壓力變送器，能夠保證現場測量的壓力值在允許范圍內，并且在變送器發生錯誤時，能夠通過診斷功能發現并進入安全狀態。因此，安全功能分為工作狀態和故障模式下的安全狀態，為方便記憶，在下文中將故障模式下的安全狀態記為安全狀態；工作狀態是3051智能壓力變送器在各種診斷功能啟動，并采
集的數據的精度滿足設計要求且通訊正常時，壓力變送器安全的運行。同時還加入了大量的診斷功能，增加了變送器運行的可靠性
