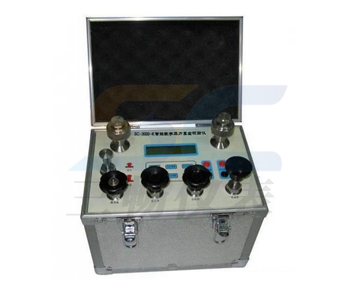

SC-YBS-DX智能箱式壓力校驗儀是一種高精度,多功能,便攜式壓力校驗儀,在多種行業的工業現場,實驗室得到了廣泛使用，它可以測量發生壓力（真空）及電量測量（mA,V），同時提供24V直流電源。

    SC-YBS-DX智能箱式壓力（真空）校驗儀在航空、航天、電力、石油、化工、冶金等行業是校驗壓力（差壓）變送器、壓力傳感器、普通（精密）壓力表、壓力開關及其他壓力類儀表的主要設備之一

  智能箱式壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，且壓力電流可同時顯示，儀表并備有24VDC輸出，加之前面板上安裝有造壓手泵，使其成為理想的現場校驗儀表。

 二、SC-YBS-DX智能箱式壓力（真空）校驗儀特點:

2.1 金屬外殼，牢固耐沖擊。

2.2 壓力、電流雙排LCD同時顯示，直觀清晰。

2.3 造壓 -100kPa~0~4Mpa。

2.4 壓力源零部件經精細研磨，氣密性好，符合IP54密封標準。

2.5 容積式微調節器，極易實現檢定點壓力。

2.6 壓力 / 真空開關式選擇，切換簡單方便。

2.7 背光功能幫助您在光線不足時繼續完成工作任務。

2.8 壓力、電流 / 電壓測量，具備DC24V回路電源現場檢測，一表既可。

2.9 高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。

2.10  智能箱式壓力校驗儀采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。

2.11  恒流充電, 具有電池電壓的過充電 / 欠電壓自動關機自動保護功能,保證電池不因過充電或欠壓而損壞,確保電池使用壽命長。

2.12  智能箱式壓力校驗儀量程功能豐富,一表多用,具有多總顯示反格,可同時顯示壓力電流、壓力水柱或壓力kgf/cm 電流百分比等。

2.13  智能箱式壓力校驗儀具有超量程報警功能，a.當所受壓力超出額定倒多滿量程+2500字,儀表蜂鳴器發出報警聲,表示壓力超出量程上限,須停止加壓,并卸掉部分壓力使其在規定的量程內,防止損壞壓力傳感器.b.當儀表所測量的電流超過22mA時儀表蜂鳴器發出報警聲,表示 所測量的電流超出量程上限。

2.14  軟件內容豐富,操作簡單、明了。

2.15  LCD 自帶背光燈,使壓力 /電流顯示直觀、清晰。結構緊湊合理.體積小，重量輕，攜帶方便。

2.16  前面板安裝手動壓力發生器,可達-0.095～2.5MPa,并帶有微調、蔬空閥。手動真空發生達95%。壓力發生器零部件精細研磨，氣密性好，符合IP54密封標準。

2.17  通過面板鍵盤操作,可適時對儀表時漂和非線性進行修正。

2.18 金屬外殼,抗干擾性強,牢固耐沖擊。

2.19 容積式微調,容易實現任意壓力點檢測。

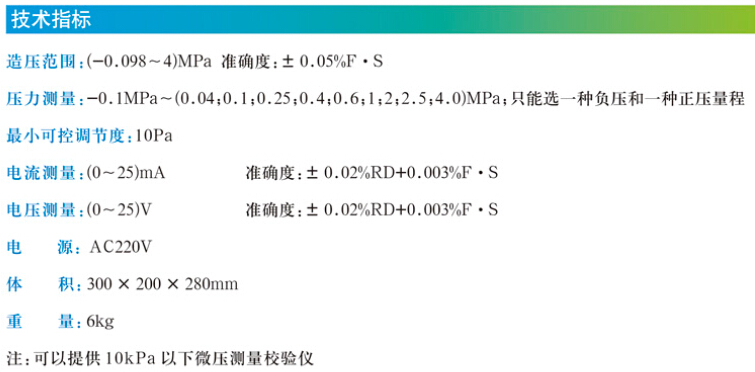

 三、SC-YBS-DX智能箱式壓力（真空）校驗儀主要技術指標

3.7 溫度范圍:使用溫度（5~50℃超過使用溫度范圍精度有所下降）

3.8 充電電源工作時間:8 小時

3.9 LCD 壓力、電流同時顯示

3.9 相對濕度:不大于 80%RH

3.10 過載能力:滿量程的 1.2～1.5 倍

3.11 分辨率：壓力：Min  Ipa  電流：IuA  電壓：ImA

3.12 電源及功耗：內制6V鎳氫（鋰離子）電池，功耗＜80mAh

3.13 充電時：AC220V  50Hz  1.5VA

3.14 重量:2.5Kg

3.15 功耗:2～3VA

 四、SC-YBS-DX智能箱式壓力校驗儀使用方法

4.1 正確連接所有接線,將引壓管擰接前面板的壓力接頭,如帶負壓的儀表, 壓力接頭在儀表的后面板,并擰緊。

4.2 電源開關鍵:按"開"鍵,LCD 顯示儀表型號,壓力量程和精度,然后自動進入測量狀態。

4.3 校零鍵:每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。

4.4 壓力鍵:重復按該鍵可實現壓力/電流顯示，壓力/毫米水柱或壓力/公斤力之間的轉化，若LCD顯示為測量電流狀態時，按一下該鍵，儀表將自動轉化到壓力測量狀態。

4.5 電流鍵:重復按該鍵可實現壓力/電流顯示到電流百分比之間的轉化，需檢測儀器電流時, 按一下該鍵,LCD顯示為所測電流值。

4.6 背光鍵:當智能箱式壓力校驗儀工作于光線較弱的環境時, 按一下該鍵,打開背光燈，方便讀數。

4.7 檢測儀器電流:輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。

4.8 充電電源:儀表配外置開關電源進行充電,在接市電220VAC并開啟儀器電源開關,即可對儀表內電池充電，充電指示燈為紅色時,儀表處于充電狀態;充電指示燈為綠色時,表明電池已充滿,拔充電器即可。

4.9 壓力輸出:校驗變送器或其他在線儀器時,將變送器或其他在線儀器擰入此接口,實現檢測,若將此接口堵上,可檢測儀表內部壓力源的密封性能。

4.10 智能箱式壓力校驗儀帶有負壓時，機殼上(4)為正負壓力轉換開關，如檢測負壓時，將轉換開關轉換到負壓檔，在壓力輸出口接上被校驗儀器即可。

4.12 氣泵及微調:氣泵為手動打壓系統,壓力顯示接近滿量程時,進行微調,調準顯示值。

4.13 如儀表量程較大(250KPa～2.5MPa)機殼上⑷為壓力輸出口,后面板上壓力輸出口為放氣口。

4.14 如智能箱式壓力校驗儀為多量程、多模塊時，將壓力模塊擰緊在（6.1 模塊接口上，用信號線將模塊與⒀模塊信號線接口連接好，開機，儀表顯示被選模塊量程。

5.1 當充電指示燈由紅燈自動轉換綠燈時,停止對電池充電,長期充電易損壞高能量電池。

5.2 智能箱式壓力校驗儀常時間不用,應三個月充一次電。

5.3 當儀表壓力微調已調至#大或#小時,不能強行再調, 以防損壞。

5.4 儀表有足夠的過載能力,但超過過載能力,傳感器將有永久損壞的可能。

5.5 壓力傳感器的硅膜片很薄,切忌固體、顆�；蚱渌�硬物進入壓力輸出接口內，否則應變膜片的損壞將造 成壓力傳感器輸出的不規則變化或損壞。（被檢儀表在校驗時應清洗干凈

5.6 智能箱式壓力校驗儀應放在通風干燥和無腐蝕性氣體的場所，若有特殊要求，請?jiān)诙〞r(shí)標明。

5.7 沒有專門的檢測技能和專用的檢測設備，切勿隨意打開機蓋進行檢修，更允許調整和更換元件，否則將無法保證儀表測量的準確性。
