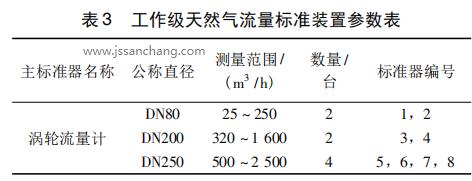

某實驗室有次級天然氣流量標準裝置 ( 臨界流文丘里噴嘴法) 和工作級天然氣流量標準裝置 ( 標準表法) 各一套，次級標準裝置由標稱流量為 7 、14、 28、56、112、224 m3 /h 各 1 支，以及 6 支 410 m3 /h的音速噴嘴組成，標準裝置擴展不確定度為 0. 23%;工作級 裝 置 的 參 數 見 表 3，裝 置 測 量 范 圍 25 ～ 10 000 m3 /h; 相對擴展不確定度0. 29%( k =2) 。
2. 1 核查標準及核查流量點的確定

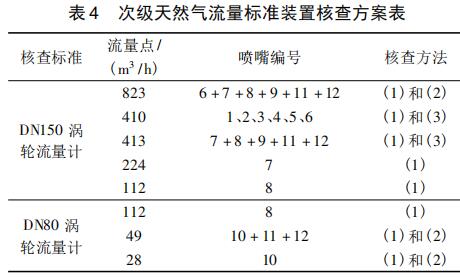

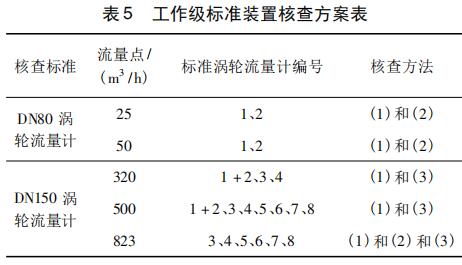

流量核查標準為 DN150 和 DN80 標準渦輪流量計。該實驗室的次級標準裝置核查方案如表 4所示，工作級標準裝置期間核查方案如表 5 所示。表中核查方法 ( 1) 為核查標準法; ( 2) 為傳遞比較法; ( 3) 為設備比對法。表中編號項頓號表示分別校準; 加號表示組合校準。
2. 2 實測數據

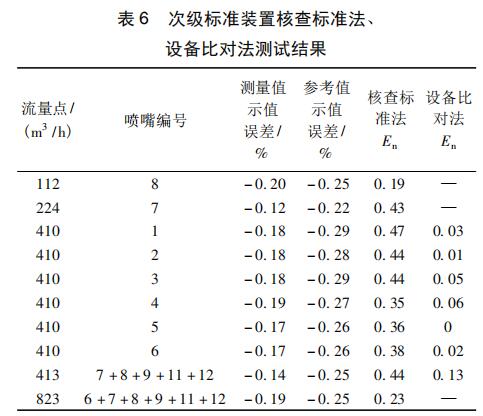

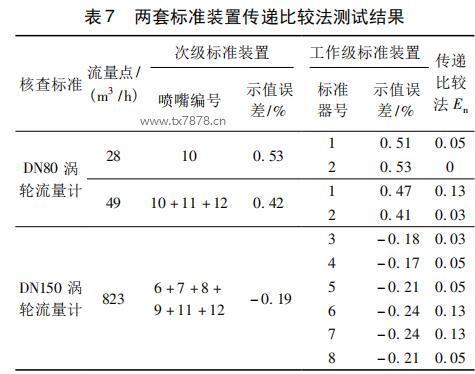

該實驗室按表 4、表 5 對次級、工作級標準裝置進行了期間核查測試，次級標準裝置部分核查數據及 結 果 見 表 6、表 7。表 6 中 核 查 標 準 為DN150 渦輪流量計。
由表 6 和表 7 可以看出，En 值均小于 0. 7，期間核查結果滿意，次級標準裝置的校準狀態未偏離，滿足檢定、校準工 作 需 求，能 夠 保 證 檢 定、校準結果的質量，可以繼續使用。而且不同等級標準裝置和不同標準回路的一致性非常好，保證了使用不同流量標準均可得到一致性高的測量結果。
3 結論和建議
( 1) 建議天然氣流量標準裝置優先選擇核查標準法來核查檢定/校準狀態是否保持，同時可結合設備比對法和 ( 或) 傳遞比較法來核查不同等級標準裝置和不同標準回路的一致性。
( 2) 核查標準應選擇穩定性、重復性較好的測量設備。穩定性建議優于被核查對象的不確定度，重復性優于被核查對象測量結果不確定度評定中使用的重復性。
( 3) 核查流量點的選擇應保證其每一個主標準器回路都得到核查。對于標準渦輪流量計選擇qt 以下 1 個流量點，以及 qt 以上至少 1 個中大流量點。
( 4) 臨界流文丘里標準裝置核查周期建議為12 個月，渦輪流量計的標準表法標準裝置核查周期建議為 3 ～ 4 個月。
