1 熱工儀表安裝原則

1.1 科學性原則

        熱工儀表安裝工作目標實現，要對科學性原則進行合理應用，在具體安裝過程中，需要從科學角度對熱工儀表安裝工作原理進行分析，要對技術和安裝工藝以及相關工作人員的技術能力和職業素養等各個方面進行細致考慮，只有這樣才能確保電廠熱工儀表的具體安裝要求可以滿足需求 [1] 。電廠熱工儀表安裝過程中只有在科學手段、精神、理念的指導下，才可以將現有的技術作為基礎，完成對電廠熱工儀表的科學安裝，從而使其作用能夠得到充分發揮。



1.2 易操作原則

        電廠一般都處于野外和城市近郊區域，操作環境相對來說比較簡陋，因此在具體操作過程中，難以實現電廠熱工儀表安裝技術、工藝、流程等各項內容的操作與處理 [2] 。為了確保該情況的實現，安裝熱工儀表時要盡量提高安裝方案的容錯率，通過有效的措施降低外部環境對熱工儀表安裝效果造成的不良影響。同時熱工儀表安裝會受從業人員的綜合素質影響，因此要依據實際情況對熱工儀表安裝進行優化與科學指導，這樣一方面可以使電廠熱工儀安裝的實用性得到顯著提升，另一方面也降低了熱工儀表安裝難度，確保電廠熱工儀表安裝的效果和速度都能夠滿足人們的要求 [3] 。



2 安裝電廠熱工儀表的準備工作及步驟

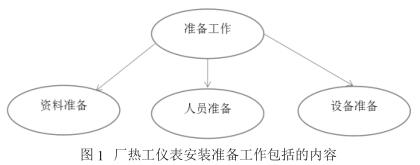

        準備工作是電廠人工儀表安裝時的一項關鍵內容，其對安裝的效率和安裝質量都會造成直接影響，因此加強對該項內容的重視是必要的。電廠熱工儀表安裝準備工作包括的內容如圖 1 所示。

        各項準備工作是安裝工作能夠順利進行的基礎，同時也會使安裝質量得到進一步提升。完成各項準備工作后，正式進入熱工儀表安裝工作，在安裝熱工該儀表過程中，需要注意，安裝人員在安裝過程中，必須要嚴格遵守行業規范和guojia相應的規范標準，與此同時，施工企業要還需要組織相應的設計人員，對安裝圖紙內容進行詳細審核，并且對安裝后的儀表情況進行校對，在該過程中，要對改進的地方和內容進行詳細記錄，形成資料庫，為日后工作的開展提供更支持。此外，相關工作人員要對資料、施工說明書等各項內容進行檢查，從而確保每一項安裝工作的順利進行，避免引起不必要的問題 。



        做好相應的準備工作后，要進行人工儀表安裝，具體安裝流程如下：①對將要安裝的地點情況進行詳細查看，對安裝數量加以確認，完成相應的確認工作后，再安裝儀表盤臺柜。②具體安裝過程中，相關的安裝人員要相互協作，在確認安裝地點后，展開相應的安裝工作 [5] 。③做好連接線、控制箱等各項特殊線的連接工作，避免連接不合理，對安裝質量造成影響。④清理熱工儀表管理，完成壓力測試。



3 熱工儀表安裝技術要點

3.1 流量孔板安裝技術

        （1）孔板的流量上和下對流量測量都會造成一定程度的影響，孔板上和下直管段 10d 的范圍內需要保持光滑，為了確保安裝質量能夠達到達到要求，不得存在結垢，低于直徑 d≤15mm 的小管轄，十分粗糙，但是隨著雷諾數及內徑的增加，影響程度將會變小。

        （2）針對新管道安裝流量計錢，要對管道進行徹底吹掃，確保管道內沒有雜物，并且確保管道的清潔，完成吹掃后，要檢查散熱裝置和變壓送氣，同時為了確保其密封性能夠滿足安裝需求，必須輕拿輕放。此外，需要施工人員注意，通常情況下，變壓器應當保持垂直向上。



3.2 阿牛巴流量計安裝技術

        （1）在具體安裝前，要對其是否能夠滿足使用要求進行詳細檢測，同時需要對現場流體的方向進行確定。

        （2）確定安裝方向后，要做好開孔工作，該項工作的需要通過開孔器完成。①單面支撐，依據阿牛巴傳感器在管道上開孔，該安裝方式符合小于 600mm 的管道，并且可以確保安裝傳感器在具體運行過程中的穩定性。②雙面支撐，確定安裝方向后，開孔應當在在管道對稱位置處進行，使其可以同單面支撐保持相對合理狀態，提高其穩定性，在阿牛巴傳感器具體安裝過程中，主要采取雙面固定方式完成。③利用點焊方式對阿牛巴力量流量計及插入管道加以固定，同時在該過程中，要確保探頭與整個管道內徑都在同一直線上。



3.3 溫度檢測儀安裝技術

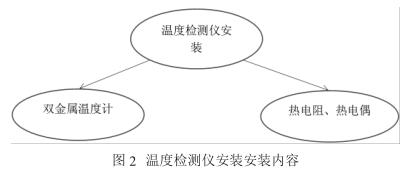

        溫度檢測儀是電廠熱工儀表中的一項重要內容，進行電廠管熱工數值檢測前要做好電阻檢測，同時在熱電阻在設備上的安裝及管道方面安裝都給安裝位置和環境提出相應的要求。安裝電廠溫度檢測儀表過程中，要依據管道外徑和內徑的的具體大小，對管道壁厚展開相對有效的計算，選出具有代表性的管道檢測點，完成溫度方面監測 [6] 。同時，在具體操作過程中，應當合理的結合電阻探頭的設計深度，確定安裝過程中的要點內容及相應的技術參數，結合施工現場使用各項技術，控管理過程中的各項各項要點內容，不斷強化設備安裝后的校驗，只有通過該方式，才能使確保溫檢測儀表的安裝質量達到人們的期望要求。溫度檢測儀安裝包括的具體內容如圖 2 所示。

        （1）雙金屬溫度計的介紹。①對于雙金屬溫度計保護管來說，進入被測機制長度與溫度傳感器相比要更長，一般情況下，選取的長度為 100mm，在0~50℃之間，侵入的長度則應當超過 150mm。②每一類溫度計的雙金屬溫度計不得應用在測量敞開容器介質中的實際溫度，需要操作人員特別注意的是，帶電接點溫度不得應用在工作震動較大的回路中，避免對溫度檢測儀的安裝造成不良影響。



        （2）熱電阻、熱電偶安裝。①測量好熱電阻及熱電偶螺牙尺寸，以及螺牙座的直徑大小，為日后設備的安裝工作的開展提供強有力的支持。②依據螺牙座直徑大小，完成對管道的開孔操作。③在焊接螺牙座焊接過程中，應當將其插入到已經開好的孔內，并且完成相應的焊接工作，完成焊接后，要對焊接質量進行檢查，如果通過檢查，發現焊接質量與要求存在差距，要及時采取相應的措施進行處理，避免對后續工作的開展造成不良影響。



3.4 壓力儀表安裝技術分析

        在安裝壓力儀表具體安裝過程中，依據壓力儀表安裝的實際需求，在電力場中進行儀表安裝過程中，要對連接導管、取壓口、安裝位置、開口位置等各項內容的具體要求進行重點關注。針對施工中涉及到的各項內容要加強管理，并且要全面保證壓力儀表的舉安裝質量能夠達到人們的期望要求，同時應當一定程度上，依據安裝的具體需求，確保壓力儀表安裝可以確保儀表安裝可以有效的避開分叉及彎曲位置，從額避免由于渦流原因，對壓力監測結果造成影響。具體安裝期間，要準確確定三暢壓力儀表的具體安裝位置，從而確保其對壓力儀表的安裝能夠起到一定的保護作用，同時確保監測數值自身的準確性。



        此外，在電廠熱工儀表安裝過程中，需要數據的支持，數據作為安裝過程的一項要點控制能力，需要得到人們的重視。DCS 系統在具體應用過程中，主要是將微處理器作為基礎，采用功能分散、顯示操作中的綜合協調設計原則，其在具體控制過程中，主要是依據各種控制及預算模塊各項內容，進行動態管理，從而實現多樣化控制，滿足不同情況下的各種需求。



4 結束語

        電廠熱工儀表安裝對整個電廠運行的安全性都會造成影響。因此，必須確保熱工儀表安裝的合理性，在安裝過程中需要注重涉及到的每一項細節內容，并且要對設計人員進行合理配置，規范安裝過程中工作人員的行為，只有這樣才能確保三暢熱工儀表的安裝質量可以滿足要求，確保電廠運行的安全性。
