1.產品概述

型磁翻板液位計是基于磁耦合原理設計的，可以直接讀取數據的一種液位儀表，用戶在使用中，可以根據實際需求，配套遠傳，該儀表已成為在液位測量中， 就地指示儀表的優選擇，現今已經被廣泛用于石油、化工、、冶金、電力、建筑、水處理等行業。

2.工作原理

在液位測量中，當測量介質的液位發生變化時，磁翻板液位計內的浮子會發生，隨著液位的變化而變化，此時，浮子的變化就可通過磁性耦合原理，使翻柱發生180度，隨之翻柱顏色發生變化，表示有液，黑色表示無液，從而清晰直觀準確地將液位顯示出來，用戶可直接按照顯示讀取測量數據。

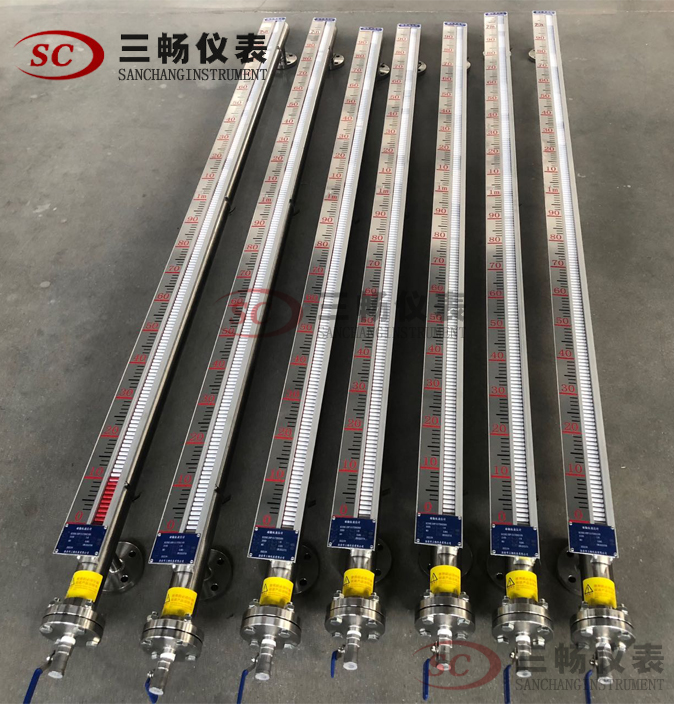

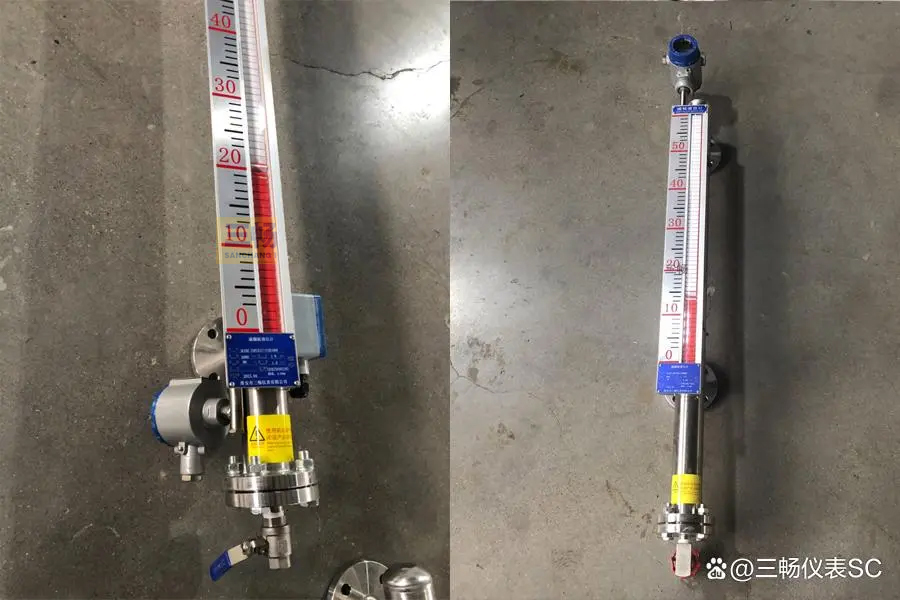

UHZ-58/D系列頂裝式磁翻板液位計



3.技術參數

1. 測量范圍: 根據用戶要求定制(單根***短200mm,***長6000mm,超長分段制造)

2. 材質: 201不銹鋼，304不銹鋼，316L， PVC/PP,  不銹鋼內襯PTFE

3. 工作壓力：0～20MPa（側裝）   0～4.0MPa（頂裝）

4. 工作溫度: -40℃～400℃（側裝）          -40℃～200℃（頂裝）

5. 介質密度： ≥0.35g/cm3 （側裝）         ≥0.5g/cm3（頂裝）

6. 安裝形式： 法蘭連接，螺紋連接，對焊

7. 顯示類型：現場顯示，4～20mA輸出，開關量輸出

8. 其他功能：防爆，防霜，保溫，隔熱，電加熱，蒸汽加熱。



5.產品特點

@便于安裝、使用壽命長

@數據顯示清晰直觀、測量范圍廣

@高度密封，防水性能好

@可以選擇安裝液位變送器實現遠傳

@可安液位開關，實現開關控制或警報

@適用場所、行業廣泛
