SC-ZWY系列智能彎管流量計是差壓式流量測量系統。該彎管流量計是利用流體流經彎管傳感器時做圓周運動而產生離心力即在彎管傳感器的內外側形成了壓力差△P，該壓力差△P的大小與流體流速、流體質量（密度）以及做圓周運動的曲率半徑有關，流體的平均流速V與壓力差△P符合平方比例關系。歡迎咨詢彎管流量計價格！
智能彎管流量計測量介質：
● 液體: 熱水、冷水、輕質油、化工液體。
● 氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、各種單組分多組分氣體。
● 過熱蒸汽、飽和蒸汽。
● 壓縮空氣。
● 天然氣，液化氣，火炬氣。
智能彎管流量計特點：
● 傳感器內部無插入件和節流件，沒有壓力損失。
● 適合測量臟氣體，不易堵塞。
● 傳感器適用溫度、壓力范圍寬：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口徑傳感器可以利用現場的90°彎頭在線改造。
● 傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件。
● 全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。
● 可查詢前720小時，前365天，前36個月，前10年的流量數據。
彎管流量計技術參數
|
管徑范圍 |
DN15～2000（對于現場改造的彎管傳感器，沒有管徑限制） |
|
流速范圍（m/s） |
液體0.1～12 蒸汽或氣體5～160 |
|
準確度 |
±1% |
|
工作環境 |
轉換器：溫度-10～45℃ 濕度小于85% （特殊情況請說明） |
|
信號輸出 |
4-20mA RS-485 RS-232 |
|
工作電源 |
AC220，50Hz或DC12~24V |
|
測量介質 |
液體：水、油、甲醇、甲苯、液氨等 |
流量轉換器有壁掛式和盤裝式兩種
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

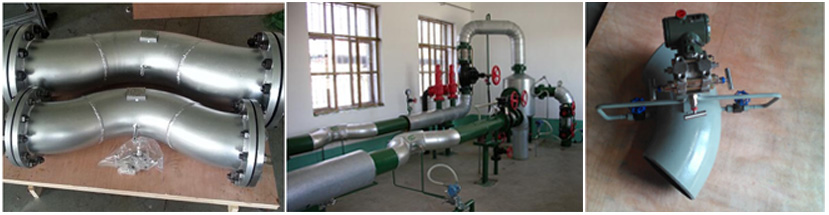

| 彎管傳感器分為L型和S型。L型傳感器安裝在現場管道的90°自然轉彎處，S型傳感器可以安裝在任意空間的直管道上。與管道的連接方式為焊接或法蘭連接。 ● L型傳感器 適用管徑：DN15～4000mm 彎徑比：R/d 1.0～5.0
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● S型傳感器 適用管徑：DN15～4000mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S型彎徑比1.5傳感器長度表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體 排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與一次閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 被測液體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。 氣體測量系統 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 為了安裝和維護的方便，首選差壓變送器安裝在彎管傳感器的下方。 ● 為使氣體中的水分盡量少的進入導壓管，取壓體向上傾斜15°角左右。 ● 被測氣體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

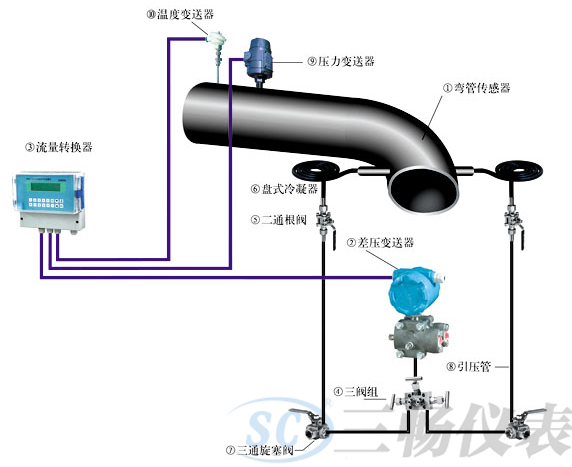

蒸汽測量系統
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 盤式冷凝器的盤面要水平，與取壓體在同一水平面上。 ●差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與根閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。
 ● 溫度變送器為兩線制4～20mA輸出。
 ● 壓力變送器為兩線制4～20mA輸出。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
彎管流量計選型編碼 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
①被測介質名稱、介質的成分或密度。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
