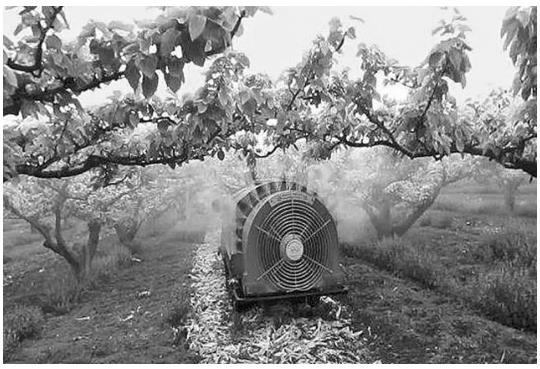

我國果園機械化開始于機械植保， 果園植保是各項果園管理作業中機械化水平#高的。近些年來，背負式噴霧噴粉機、便攜式脈沖煙霧機以及一些先金的自動化噴霧施藥器械逐漸在果園中得到應用，果園風送式噴霧機即是其中之一，如圖1 所示。
果園風送式噴霧機是一種適用于較大面積果園施藥的大型機具， 通常采用四輪驅動或履帶式行走機構， 依靠風機產生的強大氣流將霧滴吹送到果樹的各個部位。 風機的高速氣流有助于霧滴穿透茂密的果樹枝葉，并促進葉片翻動，提高藥液附著率且不會損傷果樹的枝條或損壞果實。 如 3WZ-500L 型果園風送式噴霧機藥箱容量可達 500 L 以上， 1 天可完成 13.3 hm 2 左右果園的施藥作業，現以該機為例介紹果園風送式噴霧機的結構原理和使用維護。
1 結構原理

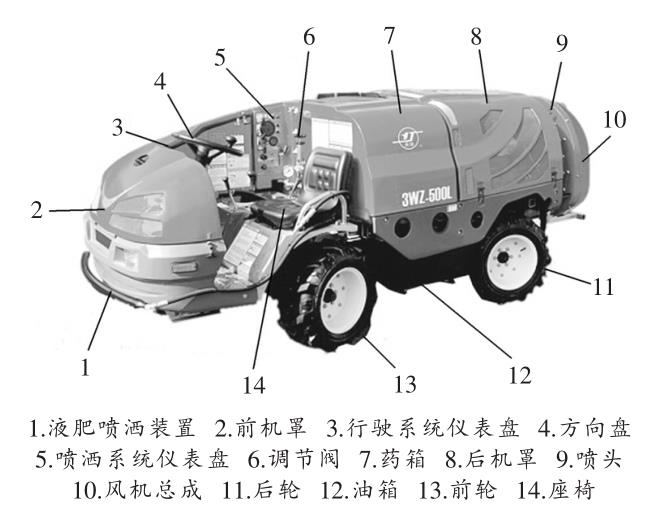

果園風送式噴霧機的結構分為動力和噴霧兩部分，如圖 2 所示。 噴霧部分由藥箱、軸流風機、四缸活塞式隔膜泵或三缸柱塞泵、調壓閥、過濾器、吸水閥、傳動軸和噴灑裝置等組成。

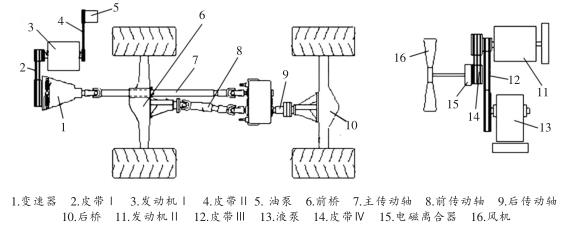

如圖 3 所示， 果園風送式噴霧機的發動機為整機行駛和液壓系統提供動力。 一路由發動機通過皮帶將動力傳遞到變速箱， 變速箱通過萬向傳動軸將動力再傳遞給分動箱，分動箱將動力通過前、后傳動軸分別傳遞到前、后橋以及車輪，實現四輪驅動，驅動機器行駛。 另一路由發動機通過皮帶將動力傳遞到齒輪泵，為液壓系統提供動力。 齒輪泵工作時，將液壓油從液壓油箱經濾網吸入齒輪泵， 然后進入分配閥，一路通過升降油缸進行升降和傾倒，另一路進行轉向，該機轉向除了可以二輪和四輪轉向行走外，還可進行側向行走。
噴霧系統工作時，先往藥箱中注入 50 L 左右的水，啟動發動機，噴霧系統的發動機通過皮帶和電磁離合器帶動液泵和軸流風機，完成噴霧和風送。液泵工作，將水從藥箱自吸到射流泵，射流泵將水源處的水吸入藥箱，完成加水過程，加水的同時將攪拌球閥打開，進行液力攪拌。 機器在作業時，液泵工作，將藥液從藥箱經過過濾器吸入泵內，經調壓閥加壓后，一部分回流到藥箱，另一部分經噴霧裝置進行噴灑。
2 操作使用
2.1 準備工作
（ 1 ） 果園中果樹種植行距應大于噴霧機#大寬度的 2 倍以上，且地頭空地的寬度應不小于機組轉彎半徑。
（ 2 ） 根據果樹所發生的病蟲害種類， 合理選用相應的農藥和配比濃度。
（ 3 ）應在無雨、少露、氣溫 5 ～ 32℃ 、風速不大于3.5 m/s （ 3 級風以下）的環境條件下進行噴灑作業。
（ 4 ） 作業前檢查噴霧機，消除安全隱患；將潔水箱加足清潔水；操作者戴好防護用具（如口罩、手套等）。
2.2 運行操作
（ 1 ） 發動機啟動后，先讓噴霧機空轉幾分鐘，以使所有的運動部件得到充分潤滑。
（ 2 ） 噴霧時，噴霧壓力應在 0.5 ～ 1 MPa 。 注意根據果樹的高度、噴灑距離等，選擇正確的噴嘴、噴頭數量及噴灑方向。
（ 3 ） 停機時，調節噴霧壓力為“ 0 ”，發動機怠速
2 ～ 3 min 后熄火。
2.3 其他用途

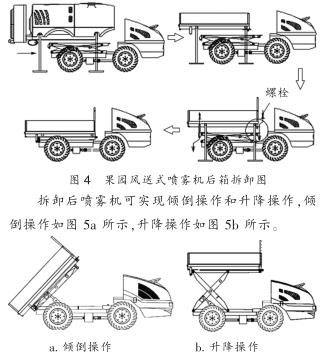

果園風送式噴霧機既可作為舉升平臺進行采摘，又可搬運貨物。 如圖 4 所示，用支撐桿支起備用車斗， 用低速后進擋將機器行駛系統移至備用車斗下面， 升起升降架， 使升降架與備用車斗完全配合好，將螺栓與螺母緊固。 作業完成后，稍升起車斗將支撐桿拿走，放下備用車斗。
3 維護保養
每個作業期完畢，應將藥液放凈，加入清水，驅動隔膜泵循環清洗，放凈系統內所有殘液，尤其是隔膜泵內的殘液，防止天寒凍裂部件，隔膜泵內還應加入防凍液。每星期或者每工作 40 h 以后都應當做到以下幾點：檢查噴頭的情況，比如是否有磨損；檢查固定泵的螺栓是否松動；檢查機器是否有漏水現象；檢查壓力表、 控制閥等配件是否運轉正常， 有無損壞。 使用完畢，要將整機清洗干凈后晾干，旋松控制閥調壓手柄，將機具存放在干燥通風的機庫內，避免露天存放或與農藥、酸、堿等腐蝕性物質放在一起。
