孔板式差壓流量計是由標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
一、孔板式差壓流量計的概述
孔板流量計又稱為孔板式差壓流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。
孔板節流裝置是標準節流件可不需標定直接依照guojia標準生產，1.guojia標準GB2624-81<流量測量節流裝置的設計安裝和使用；2.國際標準ISO5167<國際標準組織規定的各種節流裝置；3.化工部標準GJ516-87-HK06。
二、孔板差壓流量計的工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m³；/s
ß；－直徑比d/D 無量綱
流體的密度Kg/m³；
可膨脹性系數 無量綱

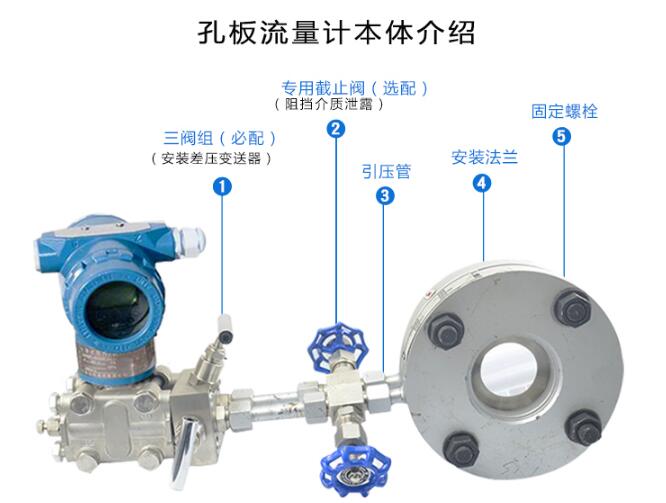

三、差壓式孔板流量計的結構
節流裝置組成
1、節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
2、取壓裝置：環室、取壓法蘭、夾持環、導壓管等
3、連接法蘭（guojia標準、各種標準及其它設計部門的法蘭）、緊固件。
4、測量管
