摘 要：就秦山第三核電廠重水堆機組測控用 AGM 溫度變送器，從電源側擾動、工頻磁場抗擾度和靜電放電抗擾度等 3 方面進行 測試，得出儀表在抗電源擾動和靜電干擾方面存在不足�；陟o電屏蔽理論，改進外殼，提升儀表抗靜電性能。
引言

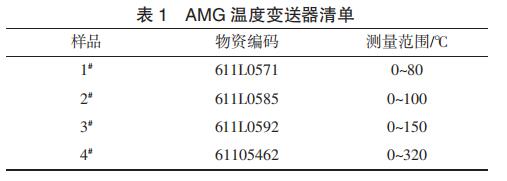

AGM HPM 4003-20 RTD 型（以下簡稱 AGM）溫度變送器 為秦三廠典型儀表，輸出（4～20）mA 電流信號，主要用于現場重 要設備/系統的控制，如 1# 停堆系統可編程比較控制器用慢化劑 溫度信號、反應堆調節系統堆內鉑探測器中子測量校準用反應 堆出/入口集管溫差信號、主泵上軸承高溫跳車保護信號等。在 機組調試及運行期間，AGM溫度變送器曾發生過輸出信號異常 波動、觸發安全系統通道高報的問題，經現場排查，初步判斷儀 表抗干擾能力可能存在不足。 針對上述問題，選取主要使用的 4 種測量范圍的 AGM 溫 度變送器備件樣品各一臺（表 1），進行實驗室抗干擾測試，取得量化數據。
1 測試方案

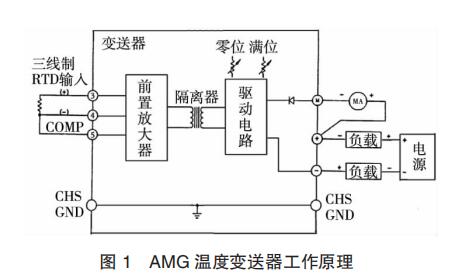

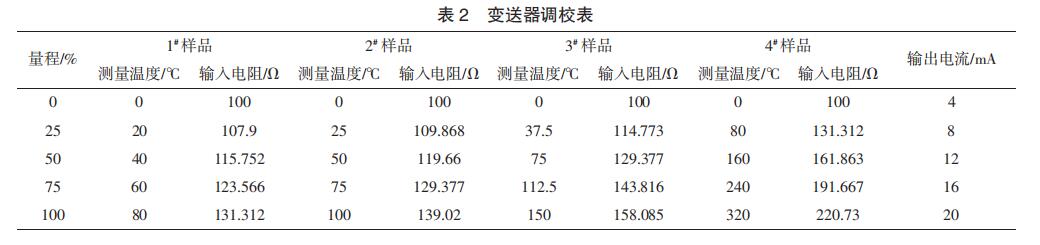

1.1 測試電路搭建 根據 AGM 變送器工作原理（圖 1）搭建測試電路，用精密電 阻箱模擬輸入電阻信號，4 臺樣品按表 2 調校。
1.2 抗干擾性能測試
測試原則為先做無損或微損試驗，后做破壞性試驗。結合現場實際工況，shou先通過對電源側施加擾動，評估樣品的抗擾動性能，其次選擇工頻磁場以及靜電放電兩種抗干擾試驗來驗證樣 品的電磁兼容性能。
1.2.1 電源側擾動測試
試驗方法：將電阻箱電阻設置為 100 Ω，將電源電壓設置為40 V，待樣品輸出達到穩定狀態時，測量取樣電阻（150 Ω）的電 壓，隨后將電源電壓切換至 12 V（模擬電源擾動），測量取樣電 阻的電壓。
1.2.2 工頻磁場抗擾度測試
（1）試驗方法。①工頻磁場模擬器的電流發生器與磁場線圈之間的距離不大于 3 m，將一木桌作為試驗臺置于磁場線圈中，調節支撐高度使被測儀表置于磁場線圈中心位置。樣品按要求進 行配置和連接，將電阻箱電阻設置為 100 Ω，處于正常工作狀態。設定工頻磁場模擬器磁場強度為 3 A/m，連續測試時間為 300 s。改變磁場方向，使樣品分別處于三維坐標系 x，y，z 三向工頻磁場 下完成測試，實驗過程中監測變送器的輸出信號是否存在擾動。 ②試驗完成后，在上蓋與殼體之間的縫隙處涂覆屏蔽膠或屏蔽薄膜，再重復上述試驗，并監測樣品輸出信號是否存在擾動。③試驗完成后，在殼體絕緣漆打掉，使外殼接地，再重復上述試驗，并監 測樣品輸出信號是否存在擾動。試驗過程中，樣品應無損壞。
（2）試驗標準。GBT 17626.8—2006 工頻磁場抗擾度試驗。
（3）試驗儀器。工頻磁場模擬器。
1.2.3 靜電放電抗擾度測試（外殼對地）
（1）試驗方法。①實驗室的地面應鋪設一塊厚度至少為0.25 mm 的鋁或銅金屬板作為接地參考平面，也可使用其他金屬材料，但厚度至少0.65 mm。接地參考平面的#小尺寸為 1 m2。接地參考平面的四周至少應超出儀表或耦合板0.5 m，并應與保護接地系統相連。試驗臺為一個放在接地參 考平面上 0.8 m 高的木桌，放在桌面上的水平耦合板面積為1.6 m×0.8 m，垂直耦合板面積為 0.5 m×0.5 m。樣品應按要求進行配置和連接，處于正常工作狀態，并應用 0.5 mm厚的絕緣襯墊與水平耦合板絕緣。樣品與實驗室除接地參考 平面外的四壁和其他金屬結構之間必須有至少 1 m 的間 距。靜電放電發生器的放電回路應以低電阻方式連接接地參 考平面。靜電放電試驗包括直接放電和間接放電兩種方式， 直接放電包括接觸放電和空氣放電，間接放電為耦合板放 電。靜電施加于樣品操作人員可能觸及到的地方，有金屬的部分選擇接觸放電，不能使用接觸放電的部分選擇空氣放 電。接觸放電試驗電壓應從 4 kV，6 kV，8 kV（空氣放電應2 kV，4 kV，8 kV，15 kV）逐級增加，并監測樣品輸出信號， 至發現輸出信號出現擾動為止，且試驗電壓不再繼續增加。若達到上述#大電壓等級時，仍未發現擾動現象，則說明樣 品抗干擾能力滿足要求。試驗應以單次放電的方式進行。在 預選點上，至少施加 10 次單次放電（每一極性）。連續單次放 電之間的時間間隔至少為 1 s。②試驗完成后，在上蓋與殼 體之間的縫隙處涂覆屏蔽膠或屏蔽薄膜，重復上述試驗，并監測樣品輸出信號是否存在擾動。③試驗完成后，在殼體絕 緣漆打掉，使外殼接地，重復上述試驗，并監測樣品輸出信號 是否存在擾動。試驗過程中，樣品應無損壞。
（2）試驗標準。GBT 17626.2—2006 電磁兼容試驗和測量技 術—靜電放電抗擾度試驗。
（3）試驗儀器。靜電放電模擬器。
2 試驗結果
2.1 電源側擾動測試

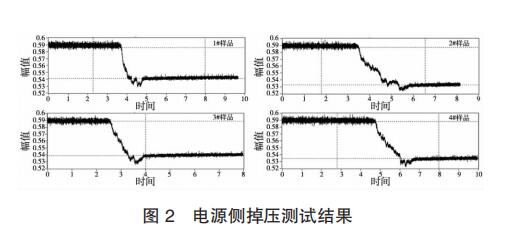

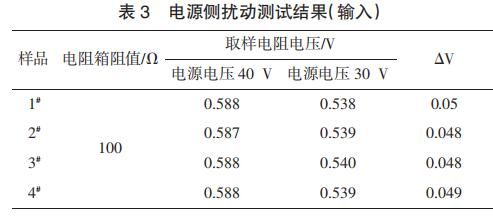

按照 1.2.1 節的測試方案對各樣品進行測試，測試結果見表 3。從表 3 可見，當電源電壓由 40 V 切換為 30 V 時，樣品輸出 發生掉壓現象，電壓變化情況如圖 2 所示，其中，時間單位是 s，幅值單位是 V。
2.2 工頻磁場抗擾度測試

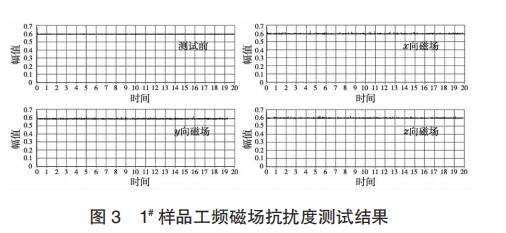

按照 1.2.2 節的測試方案對各樣品進行測試，測試結果相 同。以 1# 樣品測試結果為例（圖 3，時間單位是 s，幅值單位是 V），可見磁場強度、磁場方向?qū)悠份敵鼋Y(jié)果沒有影響。

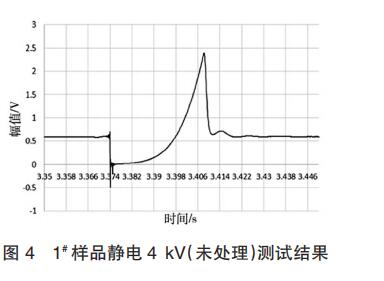

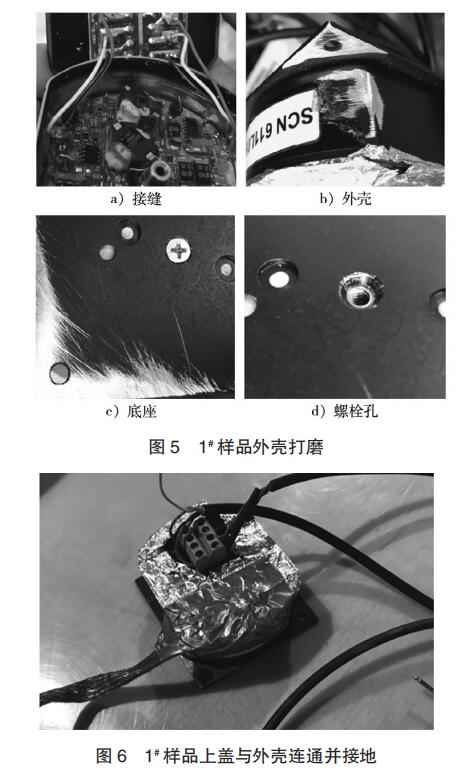

經測試，樣品 上蓋整體為非金屬材料，外殼底座雖 為金屬材料，但表 面涂敷了絕緣漆， 因此未構成完整的 屏蔽。對 1# 樣品進 行處理，打磨掉接 縫處、調�？滋幰约暗鬃菟ㄟB接處 的絕緣漆，使樣品 上蓋、外殼及底座全部連通，處理后的效果見圖 5。之后通過錫 箔紙將上蓋與外殼連通，使樣品初步形成完整的屏蔽，并將外殼 接地（圖 6）。

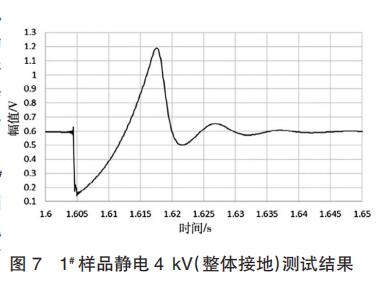

第二次對樣品外殼施加 4 kV 靜電，輸出結果見圖 7，從中 可見經以上處理后，1# 樣品的輸出信號擾動幅度大幅降低，但依 然存在近 100%擾動。擾動從 1.605 s 開始，1.65 s 結束，持續時間約為0.045 s。

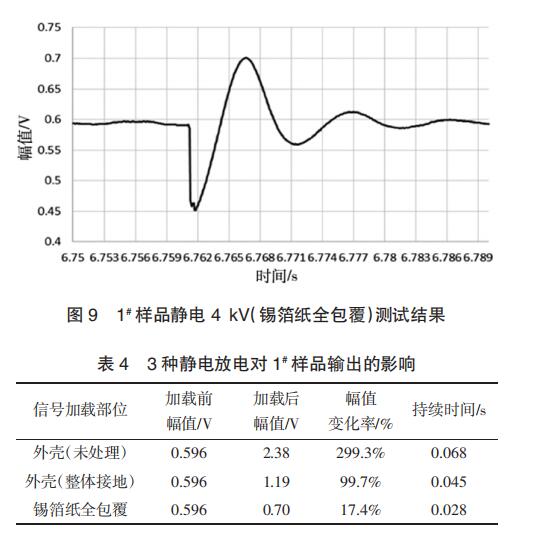

經進一步分析，樣品打磨、錫箔連通上蓋與外殼均為手工操4作，不能保證屏蔽完整性，因此繼續對 1# 樣品進行處理：用錫箔紙包覆樣品整體并接地，效果見圖 8。再次對樣品外殼施加 4 kV靜電，輸出結果見圖 9，從中可見 1# 樣品的輸出信號擾動幅度繼續降低，減小到 17.4%。擾動 從 6.761 s 開 始，6.789 s 結 束，持續時間約 為 0.028 s。
將以上 1# 樣品的 3 次測 試結果匯總見 表 4，從中可 見，完整的屏 蔽與良好的接地是提高抗 靜電性能的重要手段，靜電 干擾的擾動幅值和持續時 間跟屏蔽效果直接相關，屏 蔽效果越好，擾動幅度越 小、持續時間越短。
1#～4# 樣品為廠家標準 產品，外殼材料和結構相同，以上對 1# 樣品所做靜電測試結果具有代表性。
3 測試結論
（1）電源側電壓出現波動，對 AGM 溫度變送器輸出影響明顯。
（2）磁場強度、磁場方向?qū)?AMG 溫度變送器輸出無顯著影 響，溫度變送器抗工頻磁場性能良好。
（3）未作處理前，靜電會顯著 AGM 溫度變送器輸出，擾動 幅度近 300%；外殼整體接地后，靜電對變送器輸出影響降低，但擾動幅度仍近 100%；用錫箔紙全包覆后，靜電對變送器輸出 影擾動響降低至不足 20%。綜上，AGM 溫度變送器抗靜電干擾能力不足。
4 性能改進
針對測試結論，結合電廠實際，就 AGM 溫度變送器的抗干 擾性能提升做如下分析和改進。
（1）工作電源的穩定性。AGM 溫度變送器使用的 40 V 工作電源為電廠典型電源，壓力、液位、流量等儀表均使用該電源。設 計上，40 V 電源供電母線為安全級，電源硬件有冗余列，40 V電源穩定供電有保障，電廠不需對因電源波動而影響 AGM 溫 度變送器輸出的情況做處理。
（2）外殼的抗靜電性。AGM 溫度變送器安裝在金屬材料的 盤柜中，盤柜接地，在盤柜門關閉狀態下，能夠?yàn)樽兯推魈峁┛雇鈦盱o電干擾的屏蔽；在盤柜門開啟狀態下，靜電干擾的主 要來源是人體靜電，操作變送器前及過程中，電廠人員需做好 靜電消除措施，該要求落實到相應維修規程或操作票中。因?qū)I(yè)性強、操作復雜且對變送器外殼有破壞性，電廠不需執行2.3 節所述對變送器外殼上蓋、接縫、底座等部分進行屏蔽完 整性提升的操作。
